| 应用范围：中间 | 品牌：上海约瑟 | 型号：ZJ3-5B/Q |
| 额定电流：*** | 额定电压：220V | 产品系列：DHC2-3 |

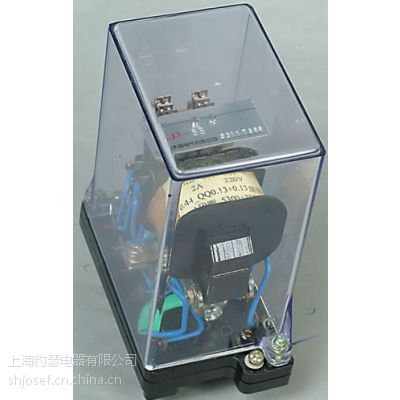

ZJ3-B系列快速中间继电器
ZJ3-5B/Q快速中间继电器，ZJ3-4B/Q快速中间继电器，
ZJ3-3B/Q快速中间继电器，ZJ3-2B/Q快速中间继电器，
ZJ3-1B/Q快速中间继电器，ZJ3-5B快速中间继电器，
ZJ3-4B快速中间继电器，ZJ3-3B快速中间继电器，
ZJ3-2B快速中间继电器，ZJ3-1B快速中间继电器，
ZJ3-B系列快速中间继电器
1 用途
ZJ3–B系列快速中间继电器（以下简称继电器）用于电力系统二次回路继电保护和自动控制线路中，作为增加保护和控制回路的触点数量和触点容量。
2 结构与工作原理
2.1 继电器为电磁式快速动作的中间继电器，线圈固定U形导磁体上，衔铁由轴连接在与电磁铁相连的架板上，当电压加在线圈两端时，衔铁向闭合位置运动，触点随连接在衔铁上的绝缘支架运动而闭合或断开。
2.2 绕组组合
2.2.1 ZJ3-1B、2B继电器只有一个电压绕组；
2.2.2 ZJ3-3B继电器有一个电压动作绕组及二个电流保持绕组；
2.2.3 ZJ3-4B继电器有一个电压绕组和三个电流保持绕组；
2.2.4 ZJ3-5B继电器有一个电压绕组和一个电流绕组，可以电压动作或电流动作，亦可电流保持或电压保持。当连接片位于端子5和6时（Q型为5和7），为电压保持；位于端子4和5时（Q型为3和5），为电流保持，根据使用情况可自行调整。连接片的接线见图1。
2.3 为了降低继电器的功率和温升，在继电器电压绕组回路中串入附加电阻。
2.4 继电器有两种结构：
2.2.1 凸出式插拔结构。采用阿继JK-1型壳体，其外形图及开孔图见《附录》I，继电器内部接线见图1。
2.4.2 嵌入式插拔结构（型号中带/Q）。采用许继B11K壳体，其外形图及开孔图见《附录》Ⅱ，继电器内部接线见图2。
2.4.3 若需要将板后接线方式改为板前接线方式，应加板前接线座与中框，见《附录》Ⅱ。
3 型号规格：（见表1）
型 号 | 动作绕组额定值 （V）（A） | 保持绕组额定值 （A）（V） | 保持绕组数量 | 触点数量(付) | ||
电流 | 电压 | 动合 | 转换 | |||
ZJ3-1B | 24，48， 110，220（V） | - | - | - | - | 2 |
ZJ3-2B | 4 | - | ||||
ZJ3-3B | 0.25，0.5， 1，2，4（B） | 2 | - | 4 | - | |
ZJ3-4B | 3 | - | 4 | - | ||
ZJ3-5B | 24，48，110，220(V) | 0.25，0.5，1，2，4(A) | 1 | - | 2 | 2 |
0.25，0.5，1，2，4(A) | 24，48，110，220(V) | - | 1 | |||
4 技术数据
4.1 动作值：电压型继电器的动作电压为额定电压值的50%~70%,电流型继电器的动作电流不大于额定电流的80%。
4.2 动作时间：在额定值（电压或电流）时，动作时间不大于7MS。
4.3 保持值：电流不大于额定电流值的80%，ZJ3-5B当用电压保持时，其值不大于额定电压值的70%。
4.4 返回值：不小于5%额定值。
4.5 功率消耗
4.5.1 ZJ3-1B~5B电压绕组不大于8W。
4.5.2 ZJ3-3B电压绕组不大于1.2W。
4.5.3 ZJ3-4B每个电流绕组不大于2W。
4.5.4 ZJ3-5B电流绕组不大于4W。
4.6 触点断开容量：继电器的触点在电压不超过250V和电流不超过1A的直流有感负荷电路（时间常数为5X10-3S)中，断开容量为50W，在电压不超过250V的交流电路(功率因数为0.4)中为250VA，继电器触点长期闭合电流***.
4.7 温升：当环境温度为+40oC时，其电压绕组应能长期耐受110%额定电压，温升不超过65oC。自保持绕组允许承受3倍额定保持电流历时5S，无电气及绝缘损坏。
4.8 继电器能耐受交流电压2kV、50Hz、历时1min的介质强度试验。
4.9 电寿命：1000次。
4.10 继电器重量：约为0.6Kg。
5 订货须知
订货时应指明
5.1 继电器的名称和型号；
5.2 动作绕组与保持绕组的额定值；
5.3 订货数量。
