| 应用范围：中间 | 品牌：上海约瑟 | 型号：JZB-15B |
| 额定电流：*** | 额定电压：220V | 产品系列：JZB |

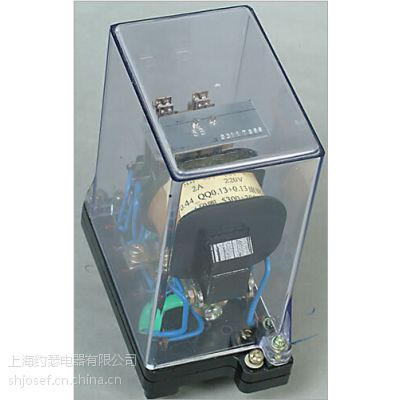

JZB系列静态防跳中间继电器
JZB-15B静态防跳中间继电器,JZB-14B静态防跳中间继电器,JZB-13B静态防跳中间继电器,JZB-12B静态防跳中间继电器,JZB-11B静态防跳中间继电器,JZB-290静态防跳中间继电器,JZB-284静态防跳中间继电器,JZB-259静态防跳中间继电器,JZB-257静态防跳中间继电器,JZB-228静态防跳中间继电器,JZB-226静态防跳中间继电器,JZB-219静态防跳中间继电器,JZB-218静态防跳中间继电器,JZB-217静态防跳中间继电器,JZB-216静态防跳中间继电器,JZB-215静态防跳中间继电器,JZB-214静态防跳中间继电器,JZB-213静态防跳中间继电器,JZB-212静态防跳中间继电器,JZB-211静态防跳中间继电器,
1 用途
JZB系列静态防跳中间继电器用于各种保护和自动控制装置中，增加保护和控制回路触点数量和触点容量。
2 结构和动作原理
静态防跳中间继电器需辅助电源，但在实际使用中，许多已使用的继电器无辅助电源，有许多场合用户不愿用辅助电源。为此，开发了不用辅助电源的普通防跳中间继电器。工作原理为：采用多个小中间继电器通过逻辑组合而成。
3 使用条件
3.1 环境温度：-25℃～+50℃
3.2 海拔高度：2000M及以下
3.3 周围空气的相对湿度，最湿月的月平均相对湿度为90%。
3.4 周围的磁感应强度不大于0.5mT。
3.5 使用地点不允许有较强的振动与冲击。
3.6 使用地点不允许有爆炸危险的介质，周围介质不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有较严重的霉菌。
3.7 使用地点应具有防雨、雪、风、沙的设施。
4 技术参数
4.1 动作电压值 不大于75%，动作保持值：不大于75%；
动作电流值 不大于75%，动作保持值：不大于75%；
返回值 不小于5%。
4.2 功率消耗 1A电流绕组功耗1W左右；220V电压绕组功耗2W左右。
4.3 热稳定性 环境温度+40℃时
4.3.1 电压绕组长期承受110%额定电压温升不超过65℃。
4.3.2 电流绕组能长时间承受三倍额定电流。
4.4 绝缘电阻
继电器电路与导磁体之间、在电气上无联系的各电路之间，用开路电压为500V的测试仪测定其绝缘电阻值应不小于300MΩ。
4.5 介质强度
继电器电路与导磁体之间及电气上无联系的各电路之间能耐受交流50Hz、电压2000V历时1min。继电器线圈绕组间能耐受交流50Hz、电压500V历时1min。
4.6 寿命 电寿命≥105 次，机械寿命≥106 次。
5 型号命名及含义
8 继电器外形尺寸和开孔尺寸见附录图
