BZS-10,10J系列延时中间继电器
1 用途
BZS-10系列延时中间继电器（以下简称继电器）用于较高精度定时或频繁操作需要0.1s～10s的动作延时或返回延时的各种保护或控制回路中。
2 结构与工作原理

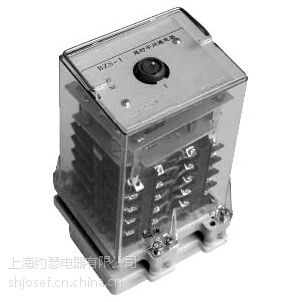

继电器采用JCK-10A/3壳体，其外形尺寸、背后端子及安装开孔图见附录1。背后端子接线图见图1，前接线端子接线图见图2。
继电器由电源、RC延时回路、脉冲发生器，晶闸管触发器及出口中间继电器组成。通过RC电路可获得各种不同的延时，再通过脉冲发生器触发晶闸管，从而使中间继电器带电启动。对于动作延时型继电器，当电源电压施加于211、121端子时，继电器开始延时动作，如果断电，继电器立即返回。对于返回延时型继电器，外部控制触点（128，218两端加控制触点）在正常情况下闭合。继电器处于动作状态，当外部控制触点断开时，继电器延时返回。原理图见图3～图6。
3 技术要求
1．产品规格见表1。“J”表示交流规格。
表1
| 类型 | 型 号 | 时间 (s) | 额定电压 (V) | 触点形式 及数量 |
动作 延时 | BZS-11 | 0.1~1 | 直流 24 48 110 220 交流 110 220 | 8动合； 6动合 2动断； 4动合 4动断； 2动合 6动断； 8动断 |
| BZS-11J |
| BZS-12 | 0.2~2.5 |
| BZS-12J |
| BZS-13 | 0.5~5 |
| BZS-13J |
| BZS-14 | 1~10 |
| BZS-14J |
返回 延时 | BZS-15 | 0.1~1 |
| BZS-15J |
| BZS-16 | 0.2~2.5 |
| BZS-16J |
| BZS-17 | 0.5~5 |
| BZS-17J |
| BZS-18 | 1~10 |
| BZS-18J |
2． 动作值和返回值
直流继电器动作电压不大于70%额定值；交流继电器动作电压不大于85%额定值；
继电器的返回电压不小于5%额定值。
3．延时整定误差不大于整定值的2%。
4． 延时一致性
0.1~1s应不大于0.02s；0.2~2.5s应不大于0.05s；0.5s ~5s应不大于0.08s；1~10s应不大于0.1s。
5．热性能
当环境温度为40℃时，继电器电压绕组长期承受110%额定电压，温升不大于65℃。
6．功率消耗
直流继电器功率消耗不大于10W，交流继电器功率消耗不大于10VA。
7．触点性能
a. 触点允许长期通过的电流为***；允许通过电流1***。
b．触点断开容量见表2。
表2
额定电压 (V) | 直 流(A) | 交 流(A) |
| 电阻性 | 电感性 （τ=5± 0.75ms） | cosφ=0.4± 0.1ms） |
| 24 | 5 | 5 | 5 |
| 48 |
| 110 | 5 | 4 | 5 |
| 220 | 1 | 0.5 | 5 |
8．绝缘电阻不小于300MΩ。
9．介质强度
继电器各导电电路连在一起与外露的非带电金属部分及外壳之间应能承受2kV（有效值）、50Hz的交流试验电压历时1min的试验，而无绝缘击穿或闪络现象。
10．继电器电寿命为103次。继电器机械寿命为 104。
11．重量约为1kg。
4 调试方法
1．对于动作延时型继电器，旋动继电器铭牌上的延时整定电位器 R46，将其置于最小位置，在输入端施加额定电压，继电器应瞬时动作。旋转 R46使其超过最小位置，继电器将延时动作。断电时应立即返回。对于返回延时型继电器将 R46 置于位置，当施加额定电压并且在外部控制触点闭合的情况下，继电器瞬时动作，当外部触点断开时，继电器延时返回。
2．按刻度盘上的数值从小到大依次逐点调整检查其延时是否正确。
5 订货须知
订货时请指明继电器的型号、名称、额定电压、触点形式及安装方式。
