| 加工定制：是 | 品牌：上海约瑟 | 型号：LFZ2-10 |
相关型号
LFZ2-10 5/5电流互感器
LFZ2-10 10/5电流互感器
LFZ2-10 15/5电流互感器
LFZ2-10 20/5电流互感器
LFZ2-10 30/5电流互感器
LFZ2-10 40/5电流互感器
LFZ2-10 50/5电流互感器
LFZ2-10 60/5电流互感器
LFZ2-10 75/5电流互感器
LFZ2-10 100/5电流互感器
LFZ2-10 150/5电流互感器
LFZ2-10 200/5电流互感器
LFZ2-10 300/5电流互感器
LFZ2-10 400/5电流互感器
概述

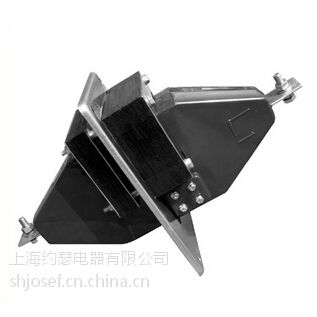

LFZ2-10型电流互感器为复匝贯穿式，树脂浇注绝缘户内型电流互感器，供额定电压10KV及以下，频率为50HZ交流线路中作电流、电能测量和继电保护用。
型号含义
使用条件
本型电流互感器在下列条件下，能连续可靠地运行。
1.海拔高度不超过1000M
2.周围环境温度不高于+40度，不低于-5度
3.周围空气的相对湿度不大于85%(20度)
4.在无爆炸，无剧烈震动，且无足以腐蚀和破坏绝缘的尘埃或蒸气的地方。
结构简介
本型电流互感器为半封闭式结构，一次线圈为复匝贯穿式，二次线圈绕在骨架上，二次绕圈绕在骨架上，二者以模具定位，用树脂混合浇注成型，迭片式铁心和穿墙盖板夹装在浇注体上，穿墙盖板上有***、警告牌、接地螺栓及四个安装孔，本型电流互感器可垂直和水平安装。
本型电流互感器的出头标记：一次为P1、P2，一次0~1级为1S1、1S2，10P级为2S1、2S2。当一次电流由P1流向P2时，二次电流由S1级外部回路流回S2，即为减极性，当一次线圈有电流通过时，二次线圈不许开路，否则有高压电产生。
技术参数
1.本型电流互感器额定电压为10KV，额定频率为50HZ，额定二次电流为***，额定一次电流的数值见表1
2.在周围温度不超过+40度及1.1倍额定一次电流通过母线时，温升不超过30度的条件下，本型互感器允许在1.1倍额定电流下长期运行。
3.工频耐受电压：
一次对二及对地40KV试验5分钟
二次相互间及对地2KV试验1分钟
10P级准确限值系数
开孔尺寸
外形尺寸
订货须知
1.型号、电流比
2.准确级及相应的二次负荷
3.绝缘等级及使用环境
