| 加工定制：是 | 品牌：上海约瑟 | 型号：LQZBJ-6、10GYW1 |
相关型号
LQZBJ-6GYW1 20/5户外电流互感器
LQZBJ-6GYW1 30/5户外电流互感器
LQZBJ-6GYW1 40/5户外电流互感器
LQZBJ-6GYW1 50/5户外电流互感器
LQZBJ-6GYW1 60/5户外电流互感器
LQZBJ-6GYW1 75/5户外电流互感器
LQZBJ-6GYW1 100/5户外电流互感器
LQZBJ-6GYW1 150/5户外电流互感器
LQZBJ-6GYW1 200/5户外电流互感器
LQZBJ-6GYW1 300/5户外电流互感器
LQZBJ-6GYW1 400/5户外电流互感器
LQZBJ-6GYW1 500/5户外电流互感器
LQZBJ-6GYW1 600/5户外电流互感器
LQZBJ-6GYW1 800/5户外电流互感器
LQZBJ-6GYW1 1000/5户外电流互感器
LQZBJ-10GYW1 20/5户外电流互感器
LQZBJ-10GYW1 30/5户外电流互感器
LQZBJ-10GYW1 40/5户外电流互感器
LQZBJ-10GYW1 50/5户外电流互感器
LQZBJ-10GYW1 60/5户外电流互感器
LQZBJ-10GYW1 75/5户外电流互感器
LQZBJ-10GYW1 100/5户外电流互感器
LQZBJ-10GYW1 150/5户外电流互感器
LQZBJ-10GYW1 200/5户外电流互感器
LQZBJ-10GYW1 300/5户外电流互感器
LQZBJ-10GYW1 400/5户外电流互感器
LQZBJ-10GYW1 500/5户外电流互感器
LQZBJ-10GYW1 600/5户外电流互感器
LQZBJ-10GYW1 800/5户外电流互感器
LQZBJ-10GYW1 1000/5户外电流互感器

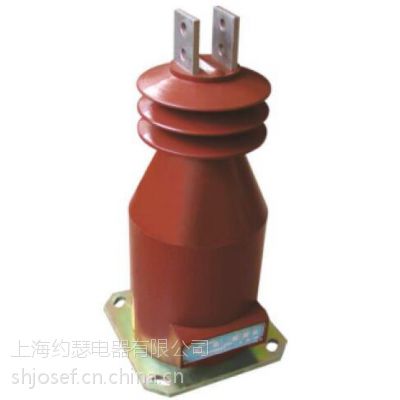

概述
LQZBJ-6、10GYW1是用进口户外浇注绝缘的全封闭户外支柱式，结构具有高动热稳定、高精度、防污、高原、阻燃型电流互感器，本产品铁心是由硅钢片半圆叠制而成，具有精度高，即0.2S级，动热稳定性能好，一台产品可以做四个变比，如25、50、75、150/5供电力系统作电流，电能测量及继电保护之用
型号含义
技术参数
1.产品性能符合IEC标准和GB1208-2006《电流互感器》
2.额定绝缘水平：12/42/75KV
3.负荷功率因数：COSΦ=0.8(滞后)
4.额定频率：50HZ
5.额定二次电流:***(2A、1A)
6.可做成各种复变比结构
7.其主要技术参数见表1
| 额定一次电流 | 准确级组合 | 额定二次输出 | 额定短时热电 流(KA有效值) | 额定动稳定 电流(KA峰值) | ||
| 0.2S 0.2 | 0.5S 0.5 | 10P(15) | ||||
| 20 | 0.2S/10P 0.2/10P 0.5S/10P 0.5/10P | 10 | 10 | 15 | 5 | 12 |
| 30,40 | 7.5 | 20 | ||||
| 50,60 | 10 | 25 | ||||
| 75 | 15 | 40 | ||||
| 100,150,160 | 20 | 50 | ||||
| 200 | 20 | 55 | ||||
| 300,315,400,500 | 20 | 55 | ||||
| 600,630,750,800 | 32 | 80 | ||||
| 1000 | 40 | 100 | ||||
外形及安装尺寸图
