| 加工定制：是 | 品牌：上海约瑟 | 型号：LZZB9-10 |
相关型号
LZZB9-10 5/5电流互感器
LZZB9-10 10/5电流互感器
LZZB9-10 15/5电流互感器
LZZB9-10 20/5电流互感器
LZZB9-10 30/5电流互感器
LZZB9-10 40/5电流互感器
LZZB9-10 50/5电流互感器
LZZB9-10 60/5电流互感器
LZZB9-10 75/5电流互感器
LZZB9-10 100/5电流互感器
LZZB9-10 150/5电流互感器
LZZB9-10 200/5电流互感器
LZZB9-10 300/5电流互感器
LZZB9-10 400/5电流互感器
LZZB9-10 500/5电流互感器
LZZB9-10 600/5电流互感器
LZZB9-10 800/5电流互感器
LZZB9-10 1000/5电流互感器
LZZB9-10 1500/5电流互感器
LZZB9-10 2000/5电流互感器
LZZB9-10 2500/5电流互感器
LZZB9-10 3000/5电流互感器
概述

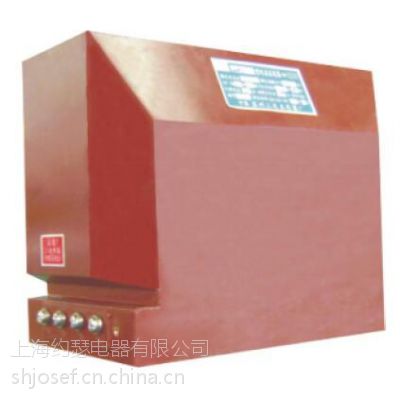

LZZB9-10电流互感器为全封闭浇注绝缘支柱式，供额定频率为50HZ，额定电压为10KV的交流线路中作电流、电能测量及继电保护之用。
型号含义
技术参数
产品性能符合IEC标准和GB1208-2006《电流互感器》
额定绝缘水平：12/42/75KV
负荷功率因数：COSΦ=0.8(滞后Lag)
额定频率：50HZ
额定二次电流:***、1A
局部放电水平：符合GB5583-85标准，其局部放电不大于20PC
主要技术参数见表
| 额定一次电流 | 准确级次组合 | 额定二次输出 | 额定短时热电 流(KA有效值) | 额定动稳定电 流(KA有效值) | |||
| 0.2 | 0.5 | 1 | 3 | ||||
| 5 | 0.2/10P 0.2S/10P 0.5/10P 0.5S/10P | 10 | 10 | 10 | 15 | 2 | 5 |
| 10 | 4.5 | 11 | |||||
| 15 | 6.3 | 15 | |||||
| 20 | 9.5 | 23 | |||||
| 30 | 12.6 | 31.5 | |||||
| 40 | 18 | 45 | |||||
| 50 | 22 | 55 | |||||
| 70 | 36 | 80 | |||||
| 100-200 | 50 | 90 | |||||
| 300-600 | 72 | 100 | |||||
| 800-1250 | 80 | 110 | |||||
| 1500-3150 | 100 | 130 | |||||
外形及安装尺寸
