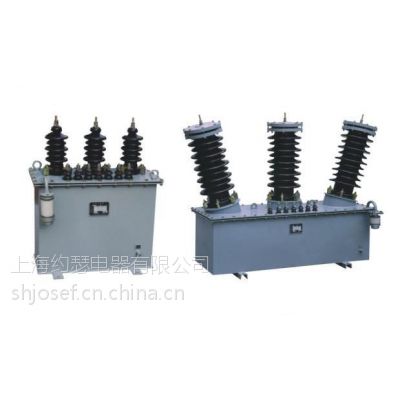

JSZW-10户外型电压互感器
概述
JSZW-10户外型电压互感器供额定频率50HZ，额定电压为10KV及以下的中性点非有效接地电力系统中作电压，电能测量和继电保护之用。
型号含义
JSZW-10户外电压互感器型号含义
结构
本型互感器的为三相五柱式，由条冷轧硅钢片迭装而成。其中间三柱分别套入A、B、C三相线圈，另二柱铁芯相地间短路时产生零序磁通，每相的线均由一次线圈，二次线圈及零序电压线圈构成，一次线圈分为两段，段间由绝缘纸圈隔开，一次线圈与二次线圈均按YO接线，零序电压线圈，接在成武器三角形。
技术参数
| 额定电压 | 额定输出 | 耐压试验 | 极限输出 | |||||
| 一次 | 基本二次 | 辅助二次 | 0.5级 | 1级 | 3级 | 一次 | 二次 | |
| 10000/3 | 100/3 | 100/3 | 40 | 80 | 50 | 30 | 3 | 200 |
1.互感器的零序电压线圈性能如下：
在一次线圈施加三相平衡的额定电压，零序电压线圈开口三角接有200VA(COSΦ=0.8)负荷的情况下，当一次线圈任何一相线端和中点短接，则开口三角形为：
（1）二次线圈接在0.5级额定负荷时为100±10V
（2）二次线圈接在110%倍额定电压下长期运行
外形及安装尺寸图
JSZW-10户外电压互感器外形及安装尺寸图
