| 产品特性：控制系统 | 品牌：JOSEF约瑟 | 应用范围：中间 |
| 额定电压：220V | 是否专供外贸：否 | 型号：JZS-7/541 |
| 额定电流：2A |

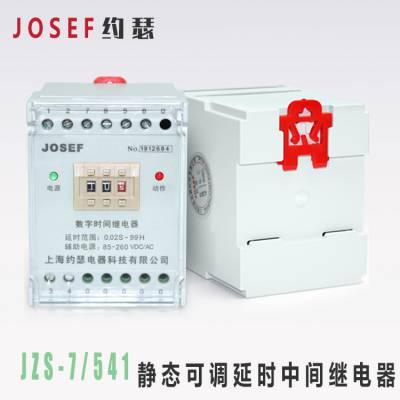

JZS-7/541静态可调延时中间继电器
系列型号：
JZS-7/521静态可调延时中间继电器；
JZS-7/541静态可调延时中间继电器；
JZS-7/522静态可调延时中间继电器；
JZS-7/542静态可调延时中间继电器；
JZS-7/523静态可调延时中间继电器；
JZS-7/543静态可调延时中间继电器；
JZS-7/524静态可调延时中间继电器；
JZS-7/544静态可调延时中间继电器；
JZS-7/525静态可调延时中间继电器；
JZS-7/545静态可调延时中间继电器；
JZS-7/526静态可调延时中间继电器；
JZS-7/546静态可调延时中间继电器；
JZS-7/527静态可调延时中间继电器；
JZS-7/547静态可调延时中间继电器；
JZS-7/528静态可调延时中间继电器；
JZS-7/548静态可调延时中间继电器；
JZS-7/529静态可调延时中间继电器；
JZS-7/549静态可调延时中间继电器；
JZS-7/5210静态可调延时中间继电器；
JZS-7/5410静态可调延时中间继电器；
JZS-7/5211静态可调延时中间继电器；
JZS-7/5411静态可调延时中间继电器；
JZS-7/5418静态可调延时中间继电器；
JZS-7/5419静态可调延时中间继电器；
JZS-7/5421静态可调延时中间继电器；
静态中间继电器是用于各种保护和自动控制线路中仪器。此类继电器由电子元器件和精密小型继电器等构成, 是电力系列中间继电器更新换代产品。
静态继电器没有触点,没有电磁线圈，又名固态继电器。
静态中间继电器有JZJ（HZJ)、JZY(HZY)、JZL(HZL)、 JZB (HZB)、JZS(HZS)等型号
其中，JZ和HZ表示静态中间继电器。第三位字母：J表示交流工作电压，Y表示直流工作电压，L表示电流工作，B表示带保持，S表示带延时）
随着继电器所用场合的不断增加，继电器的工艺也在不断改进，静态中间继电器也逐渐朝着轻巧，安装方便的方向发展。RZY、RZYJ、RZF、RZE系列欧规标准的导轨式静态中间继电器，壳体体积小，重量只有200-350g、可***拼装，触点易于扩展，可直接安装在开关柜35mm导轨条上，从而提高了安装密度，方便接线。
1、概述
JZS-7/541中间继电器为静态可调延时中间继电器，用于直流或交流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点数量和触点容量。延时类型为通电延时和断电延时两种类型可选的中间继电器，安装方式为凸出式板前接线。
2、性能说明
JZS-7/541为静态储能延时中间继电器，可通过数字电路根据用户设定去控制中间继电器断开或动作，从而达到延时目的。主要特点如下所示：
●安装方式为凸出端子插拔式板前接线。
●防潮、防尘、不断线，可靠性高，动作和返回时间快。
●继电器动作后有灯光指示，有电源指示。
●触点容量大，触点接触电阻小。
●JZS-7/541延时中间继电器电气寿命和机械寿命长。
●绝缘耐压高。
3、技术参数
●交流额定电压值：6V、12V、24V、48V、110V、220V。
●直流额定电压值：380V。
●A型触点容量：接通DC220V，10A；断开DC220V，τ=5mS，50W负载。
●B型触点容量：接通DC220V，10A；断开DC250V，τ=5mS，500W大容量触点，容量为1500W。
●保持值 0.7～1.2倍额定电压，动作延时≤20mS，较小可调返回延时≤20mS。
●功率消耗：在额定电压下不大于5W。
●触点长期允许接通电流：***。
●绝缘电阻：用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。
●绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频2000V，同组触点之间能承受工频1000V，历时一分钟，无击穿。
●A型电寿命：DC250V回路，切断电流τ=5mS，50W，10次以上；
●B型电寿命：DC250V回路，切断电流τ=5mS，500W，10次以上；1500W，10次以上。4
●机械寿命：触点无负荷300万次以上。
●延时范围：1类延时（15mS～3S）、2类延时（15mS～5S），无特殊申明的，均按1类延时做。
●环境温度：20℃±2℃。
●相对湿度：45％～75％，不大于90％。
●海拔高度：不高于2500米。
4、订货须知
订货时须注明继电器型号规格 结构形式代号 板前或板后接线方式.
上海约瑟继电器事业部
