| 产品特性：控制系统 | 品牌：JOSEF约瑟 | 应用范围：电压 |
| 额定电压：220V | 是否专供外贸：否 | 型号：JX-18B/2A1 |
| 额定电流：2A | 触点负载：40W | 触点形式：一开一闭 |
系列型号：
JX-18A/2A1信号继电器；
JX-18A/2A2信号继电器；
JX-18B /2A1信号继电器;
JX-18B/2A2信号继电器;
JX-18C/2A1信号继电器;
JX-18C/2A2信号继电器;
JX-18E/2A1信号继电器;
JX-18E/2A2信号继电器;
JX-18D/2A1信号继电器;
JX-18D/2A2信号继电器;
1、用途

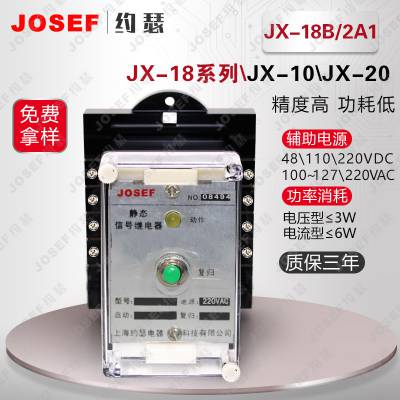

JX-18B /2A1信号继电器（以下简称继电器）用于直流操作的保护和自动控制装置中，作为动作指示信号用。
2、特点
2.1动作速度相当快，能很好地与采用真空开关（动作迅速）的跳合闸回路配合，准确反应动作信号。
2.2带有多组动合触点，同时可满足现场信号指示及遥信等要求。
2.3采用进口磁保护小中间作为出口，继电器动作后可一直保持动作状态直到复归，动作时不需要辅助电源。
2.4具有宽电流动作范围，从0.02A至0.2A继电器均能准确动作，且动作后线圈内阻极低，用户在设计中可不必考虑。同时有电压动作型。
2.5具有多种外壳形式及端子接线，可替代DX-30系列、DX-8、8G系列、DXM-2A系列、DX-II、1IA系列信号继电器。
2.6防振性*，并可任意安装。
2.7动作指示信号鲜明，寿命长。
3、型号含义
4、主要技术指标
4.1 额定值
电压型额定工作电压:DC 220V、110V、48V、24V、12V;交流信号继电器可根据容户要求定做。
电流型额定工作电流:10mA~2A;如有特殊要求可定做。
4.2动作值电压型:不大于70%额定电压;电流型:不大于90%额定电流。
4.3动作时问 在额定工作状态下不大于20mS。
4.4触点容量
继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W，电压不大于250V的交流电路(功率因数COSφ为0.4±0.1)为250VA。继电器触点可长期接通2A。
4.5介质强度 继电器各导电端子连在一起对外露的非带电金属部分或外壳之问，能承受2000V(有效值)，50Hz的交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。
4.6绝缘电阻继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，用开路电压500V的兆欧表测量其绝缘电阻不小于300M2。
4.7功率消耗功率消耗不大于10W。
4.8电寿命
继电器触点接于规定容量的电路负荷中，能可靠动作及返回，电寿命为105次。
4.9机械寿命继电器不接负荷能可靠动作及返回，其机械寿命为106次。
4.10抗干扰性能继电器的抗干扰符合DI478-92《静态继电保护及安全自动装置通用技术条件》。
5、接线图
6、订货须知
订货时请写明继电器型号、规格、数量、电源额定电压或电流、结构型式代号以及特殊要求
