价 格
订货量
￥75.00
1 - 99
￥70.00
100 - 499
￥60.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500
| 产品特性：交直流操作 | 品牌：JOSEF约瑟 | 应用范围：时间 |
| 额定电压：220V | 是否专供外贸：否 | 型号：HBDS-810/2 |
| 额定电流：2A | 触点负载：250V/*** | 触点形式：二常开一转换 |
| 线圈电源：220V | 最小包装数：1 | 应用领域：电工电气 |

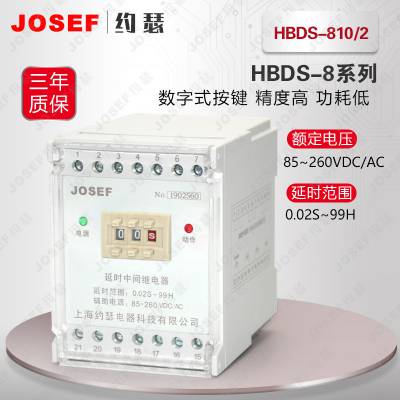

HBDS-8系列静态型延时中间继电器 系列型号：
HBDS-810/1静态型延时中间继电器；HBDS-810/2静态型延时中间继电器；HBDS-810/3静态型延时中间继电器；
HBDS-810/4静态型延时中间继电器；HBDS-810/5静态型延时中间继电器；HBDS-810/6静态型延时中间继电器；
HBDS-810/7静态型延时中间继电器；HBDS-820/1静态型延时中间继电器；HBDS-820/2静态型延时中间继电器；
HBDS-820/3静态型延时中间继电器；HBDS-820/4静态型延时中间继电器；HBDS-820/5静态型延时中间继电器；
HBDS-820/6静态型延时中间继电器；HBDS-820/7静态型延时中间继电器；HBDS-811/1静态型延时中间继电器；
HBDS-811/2静态型延时中间继电器；HBDS-811/3静态型延时中间继电器；HBDS-811/4静态型延时中间继电器；
HBDS-811/5静态型延时中间继电器；HBDS-811/6静态型延时中间继电器；HBDS-811/7静态型延时中间继电器；
HBDS-821/1静态型延时中间继电器；HBDS-821/2静态型延时中间继电器；HBDS-821/3静态型延时中间继电器；
HBDS-821/4静态型延时中间继电器；HBDS-821/5静态型延时中间继电器；HBDS-821/6静态型延时中间继电器；
HBDS-821/7静态型延时中间继电器；HBDS-812/1静态型延时中间继电器；HBDS-812/2静态型延时中间继电器；
HBDS-812/3静态型延时中间继电器；HBDS-812/4静态型延时中间继电器；HBDS-812/5静态型延时中间继电器；
HBDS-812/6静态型延时中间继电器；HBDS-812/7静态型延时中间继电器；HBDS-822/1静态型延时中间继电器；
HBDS-822/2静态型延时中间继电器；HBDS-822/3静态型延时中间继电器；HBDS-822/4静态型延时中间继电器；
HBDS-822/5静态型延时中间继电器；HBDS-822/6静态型延时中间继电器；HBDS-822/7静态型延时中间继电器；
HBDS-813/1静态型延时中间继电器；HBDS-813/2静态型延时中间继电器；HBDS-813/3静态型延时中间继电器；
HBDS-813/4静态型延时中间继电器；HBDS-813/5静态型延时中间继电器；HBDS-813/6静态型延时中间继电器；
HBDS-813/7静态型延时中间继电器；HBDS-823/1静态型延时中间继电器；HBDS-823/2静态型延时中间继电器；
HBDS-823/3静态型延时中间继电器；HBDS-823/4静态型延时中间继电器；HBDS-823/5静态型延时中间继电器；
HBDS-823/6静态型延时中间继电器；HBDS-823/7静态型延时中间继电器；HBDS-814/1静态型延时中间继电器；
HBDS-814/2静态型延时中间继电器；HBDS-814/3静态型延时中间继电器；HBDS-814/4静态型延时中间继电器；
HBDS-814/5静态型延时中间继电器；HBDS-814/6静态型延时中间继电器；HBDS-814/7静态型延时中间继电器；
HBDS-824/1静态型延时中间继电器；HBDS-824/2静态型延时中间继电器；HBDS-824/3静态型延时中间继电器；
HBDS-824/4静态型延时中间继电器；HBDS-824/5静态型延时中间继电器；HBDS-824/6静态型延时中间继电器；
HBDS-824/7静态型延时中间继电器；
1 应用范围
HBDS系列静态型延时中间继电器，应用于各种直流或交流操作的各种保护和自动控制装置中，
作为加电延时动作或断电延时返回的时间元件，以扩充触点数和增加触点容量，时间可自由整定。
2 产品型号定义
3 主要特点和性能
本系列静态延时中间继电器采用精度高延时时间回路，具有以下性能和特点:
1)采用进口密封型继电器，防潮，防尘，触点无氧化，不断线，可靠性高，免维护。
2)采用集成电路原理构成，克服了电磁型继电器的触点调节困难、延时精度不高的问题，具有良好的抗振性减少了维护工作量，
在一定程度上降低了劳动强度。
3)继电器动作后有灯光指示。
4)继电器电气和机械寿命长。
5)触点容量大，触点接触电阻小。
6)绝缘耐压水平高。
7)产品采用导轨式标准35mm，便于现场安装，接线更容易。
4 技术条件
环境基准条件、正常使用条件。环境温度20°C+2°C；环境温度-10°C~ +50°C；相对湿度45% ~ 75%
环境相对湿度不大于90%；大气压力86~ 106KPa；80~ 110KPa；
★储存和运输过程中极限温度: -25°C~ +70°C使 用地点的海拔高度:不大于2500米
★使用环境的周围介质无爆炸危险:不含有腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下
★可靠的供电电源
1)特性参数
加电延时动作；断电延时返回；
2)触点容量:
切断负载能力:直流250V以下，τ=5ms， 感性负载50W,阻性负载150W; 交流250V以下，负载1200VA; 允许长期接通电流: ***。
3)绝缘电阻:继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，用开路电压500V的兆欧表测量其绝缘电阻应不小于300MΩ。
4)绝缘耐压:各引出端子连在一起对外露的非带电金属部分或外壳之间能承受工频电压2000V，同组触点间能承受工频电压1000V，
历时一分钟无绝缘击穿或飞弧现象。
5)电气寿命:触点在额定负荷下为104次。
6)机械寿命:触点在空载状态下为300万次。
5 端子接线图、继电器外形尺寸及安装尺寸图
上海约瑟继电器事业部.
