| 产品特性：输配电保护 | 品牌：JOSEF约瑟 | 应用范围：电流 |
| 额定电压：110~380VAC | 是否专供外贸：否 | 型号：HBLDL-1202/A |
| 额定电流：1A或*** | 触点负载：250V *** | 触点形式：二开二闭 |
| 线圈电源：110~380VAC | 最小包装数：1 | 触点切换电压：110V |
| 应用领域：电工电气 |
应用范围

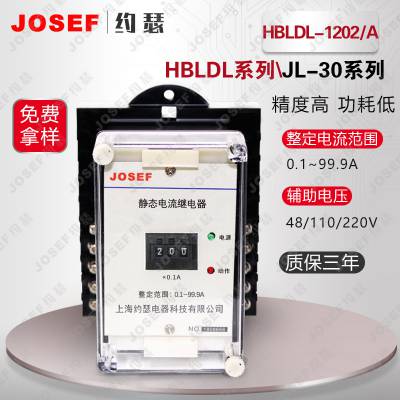

HBLDL-120型静态零序过电流继电器用作线路和电力设备的零序过电流保护，特别是150HZ三次谐波大的场合运行更稳定，动作值精度高。
（产品型号）工作原理及主要性能
HBLDL-120型静态零序过电流继电器的主要构成元件是集成运算放大器。集成运算放大器具有大于104的开环放大倍数和极小的失调电压、电流，
是构成静态型继电器保护的器件。交流电压经交流变换器变换为本继电器所需要的交流电压;再经150HZ带阻滤波器和50HZ带通滤波器滤去50HZ
以外(主要为150HZ)的谐波:然后通过整流、滤波变成直流电压送入整定回路:整定回路靠改变运算放大器的放大倍数来改变整定值;整定回路的输出
电压UZ再送入电平检测器与比较电压U。进行比较;然后通过驱动，作用于出口继电器J。
在正常运行情况下U2 在故障情况下U2≥U;继电器J动作，动合触点1-3、7-19闭合，动断触点3-17、5-7断开。 ★采用进口集成电路和元器件构成。具有原理超前、工作稳定、可靠性高、动作值精度高、离散值小、整定范围大、动作和返回速度快、 返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。 ★保护整定值采用继电器面板上的拨轮开关整定，并标明整定计算公式，整定直观，方便。调试简单、方便，在现场除进行定值整定外无需调节。 技术条件、环境基准条件、正常使用条件 环境温度20+2°C；环境温度-10°C ~ +50°C；相对湿度45%~75%； 环境相对湿度不大于90%；大气压力86~ 106KPa；大气压力80~ 110KPa ★储存和运输过程中极限温度: - 25°C- +70°C; 使用地点的海拔高度:不大于2500米:使用环境的周围介质无爆炸危险:不含腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。 ★可靠的供电电源。 4.1额定参数 额定交流电流: 1A或*** 额定频率: 50HZ ( 60HZ请标明) 辅助电源额定电压: 220VDC、110VDC、48VDC（110VAC、220VAC、240VAC、380VAC） *其他参数可订做 4.2特性参数 4.3辅助供电电源电压允许波动范围: 0.8~ 1.15倍额定电压。 4.4大功耗:在***下不大于0.5VA; 1A下不大于0.2VA。 辅助电源: 220VDC时不大于6W; 220VAC时不大于10VA。 4.5触点大容量: 切断负载能力:直流250V以下，τ=5ms，感性负载50W，阻性负载150W; 交流250V以下，负载1200VA;允许长期接通电流: ***。 4.6交流回路过载能力: 2倍额定电流下可连续工作: 10倍额定 电流下可允许工作10S; 40倍额定电流下允许工作1S。 4.7绝缘电阻:继电器各导电端子连在-起对外露的非带电金属部分或外壳之间，用开路电压500V的兆欧表测量其绝缘电阻应不小于300MΩ。 4.8绝缘耐压:各引出端子连在-起对外露的非带电金属部分或外壳之间能承受工频电压2KV，同组触点间能承受工频电压1KV, 历时1分钟无绝缘击穿或飞弧现象。 4.9抗干扰性能:符合DL478 -92《静态继电保护及安全自动装置通用技术条件》标准。 4.10电气寿命:触点在额定负荷下为104次。机械寿命: 触点在空载状态下为300万次。 端子接线图、外形尺寸和开孔尺寸 订货须知： 订货时须注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式、数量等要求。 HBLDL-120型静态零序过电流继电器 系列型号： HBLDL-1201/D静态零序过电流继电器；HBLDL-1201/A静态零序过电流继电器； HBLDL-1202/D静态零序过电流继电器；HBLDL-1202/A静态零序过电流继电器； 上海约瑟继电器事业部.
