价 格
订货量
￥76.00
1 - 49
￥72.00
50 - 199
￥67.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥200
| 产品特性：过负荷保护 | 品牌：JOSEF约瑟 | 应用范围：电流 |
| 额定电压：110V、220VAC/DC | 是否专供外贸：否 | 型号：SGL-110 |
| 额定电流：***或1A | 触点负载：250V*** | 触点形式：两对常开接点 |
| 触点切换电流：1A | 线圈电源：AC220V | 最小包装数：1 |
| 触点切换电压：110V | 线圈功率：≤6W | 有可授权的自有品牌：是 |
| 应用领域：测量仪器 |
1 应用

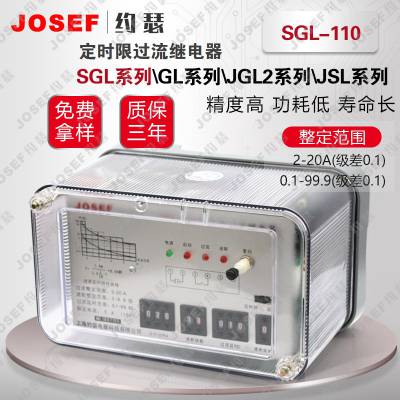

ＳＧＬ-１１０型定时限过电流继电器，主要用于电力设备和输变电线路中，作为判别电力系统回路中过负荷和短路保护，经延时出口切除故障回路并发报警信号。
2 工作原理及主要性能
2 工作原理及主要性能
交流电流经交流变换器变换为本继电器所需要的交流电压；再经 150HZ 带阻滤波器和 50HZ 带通滤去 50HZ 以外的谐波；
然后通过整流、滤波变成直流电压送入整定回路；整定回路靠改变运算放大器的放大倍数来改变整定值；整定回路的输出电压 UZ
再送入电平检测器与比较电压 UB 进行比较；然后通过驱动，启动时间回路计时，经延时时间出口动作，同时经延时时间启动信号回路，发信报警。
本继电器的主要构成元件是集成运算放大器。集成运算放大器具有大于 104 的开环放大倍数和极小的失调电压、电流，是构成静态型继电器保护的器件。
采用进口集成电路和元器件构成，具有原理超前、动作稳定、可靠性高、动作值精度高、离散值小、整定范围大、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。
保护整定值采用继电器面板上的拨轮开关整定，并标明整定计算公式，整定直观、方便，调试简单、方便，在现场无需调节。
3 技术条件
3.1 环境基准条件
环境温度：20±2℃
相对湿度：45%～75%
大气压力：86～106Kpa
3.2 正常使用条件
环境温度：-10℃～+50℃
环境相对湿度：不大于 90%
大气压力：80～110KPa
储存和运输过程中极限温度：-25℃～+70℃
使用地点的海拔高度：不大于 2500 米
使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低
到允许极限值以下。
可靠的供电电源。
3.3 额定参数
额定交流电流：***；1A
额定频率：50HZ
辅助电源额定电压：220V；110V，交直流通用
3.4 特性参数
3.5 辅助电源电压允许波动范围：0.8～1.15 倍额定电压
3.6 功耗：
交流电流回路：在 *** 下每相不大于 0.5VA；在 1A 下每相不大于 0.2VA。
辅助电源：220V 时不大于 6W
3.7 触点容量：
在电压不大于 250V 时，信号触点容量为 ***；
出口触点容量为 2A；
3.8 交流回路过载能力：
交流电流回路：2 倍额定电流下可连续工作；
10 倍额定电流下可允许工作 10S；
40 倍额定电流下可允许工作 1S。
3.9 绝缘电阻：符合能源部 SD189-87《静态继电器保护及安全自动装置通用技术条件》。
3.10 绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压 2000V，同组触点间能承受工频电压 1000V，
历时一分钟无击穿。
3.11 抗干扰性能：符合国家 GB6162-85《静态继电器及保护装置的电气干扰试验》标准。
3.12 电气寿命：触点在额定负荷下为一万次。
3.13 机械寿命：触点在空载状态下为三百万次。
4 结构型式代号及相应背视端子接线
4.1 结构型式代号：AK-11，AQ-11(AK-11 嵌入式加底座为 AQ-11)，AP-11，外形尺寸、安装开孔尺寸参见结构图。
4.2 背视端子接线图
