价 格
订货量
￥397.00
1 - 99
￥385.00
100 - 199
￥369.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥200

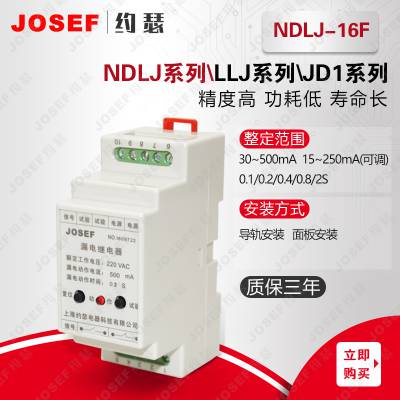

| 产品特性：JOSEF约瑟 | 应用范围：漏电 | 品牌：JOSEF约瑟 |
| 型号：NDLJ-16F | 额定电流：100 | 额定电压：220 |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 产品系列： NDLJ系列 |
| 应用领域：机械设备 | 系列： NDLJ |
一、用途
LLJDF(S系列漏电继电器(以下简称电器适用于流电压为660V至1140V 系统中频率为0H电154000A线路中做有无中性点漏电保护该继电器可与带分励脱扣器或失压脱扣器的断路器、交流接触器、碰力启动器等组成漏电保护装置，作漏电和触电保护之用，可配备蜂鸣器、信号灯等各种声光指示器件结合组成漏电报警装置。该继电器体积小、安装使用方便，动作值固定分档可调，动作可靠，连续供电稳定，操作简易。能适应各地用户，可以用来对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾，也可用来对人体触电解除提供间接触电保护。它适用于电源系统中心点直接接地的低压配电系统。是安全使用的网改新产品，该继电器的动作时间分快速型和延时型，配合使用时对干线和支线进行分级选择保护。
二、技术数据
| 动作电流 | 30~500mA |
| 工作电压 | AC220V/AC380V |
| 动作时间 | 0.1~2S |
| 安装方式 | 柜内导轨/嵌入面板 |
| 零序孔径 | 25mm~220mm |
| 主机尺寸 | 88*36*60mm |
三、型号含义
S：延时型(无S为快速型)
T：安装方式：表示嵌入面板式
F：结构类型：分体式
?：额定值：系统额定电流
LLJ：产品类型：漏电继电器
四、工作原理
该继电器是电子式电流动作型漏电继电器，主要由零序电流互感器电子线路、试验回路及出口继电器组成其工作原理如下:接线如右图，当穿过零序电流互感器的电路发生对地漏电时iAtiB+iC +iN子0 时零序电流互感器付边就产生一个感应信号此信号经电子电路处理，当漏电电流达到动作值时使可控硅导通，出口继电器动作，利用常开、常闭触点控制主线路断路器或接触器断开，从而达到保护的目的。试验回种由电阻、按键等元件组成，当按下按键后既有电流流过互感器，相当于主电路发生了漏电，产品应动作。
约瑟电器坚持走产品专业化道路，坚持不断地提高产品质量和服务水平，坚持不断地创新产品科技，为用户提供***、稳定高效的产
品，为安全用电保驾护航。
订货须知：订货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。
上海约瑟继电器事业部.
