| 产品特性：品牌JOSEF | 应用范围：漏电继电器 | 品牌：JOSEF约瑟 |
| 型号：DJ-ZB1 DH-30L | 额定电流：100A | 额定电压：220V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 产品系列：DJ-ZB |
| 触点形式：一开一闭 | 最小包装数：1 | 种类：漏电继电器 |
| 应用领域：安防设备 | 系列：DJ-ZB |
系列型号
DH-16L型配套用零序（剩余）电流互感器DH-20L型配套用零序（剩余）电流互感器
DH-23L型配套用零序（剩余）电流互感器DH-30L型配套用零序（剩余）电流互感器
DH-45L型配套用零序（剩余）电流互感器DH-50L型配套用零序（剩余）电流互感器
DH-70L型配套用零序（剩余）电流互感器DH-90L型配套用零序（剩余）电流互感器
DH-110L型配套用零序（剩余）电流互感器DH-130L型配套用零序（剩余）电流互感器
DH-140L型配套用零序（剩余）电流互感器DH-160L型配套用零序（剩余）电流互感器
DH-180L型配套用零序（剩余）电流互感器DH-200L型配套用零序（剩余）电流互感器
DH-240L型配套用零序（剩余）电流互感器DH-280L型配套用零序（剩余）电流互感器
DH-220*100F型配套用零序（剩余）电流互感器DH-260*50F型配套用零序（剩余）电流互感器
DH-400*50F型配套用零序（剩余）电流互感器DH-500*150F型配套用零序（剩余）电流互感器
DH-50KL型配套用零序（剩余）电流互感器DH-70KL型配套用零序（剩余）电流互感器
DH-110KL型配套用零序（剩余）电流互感器

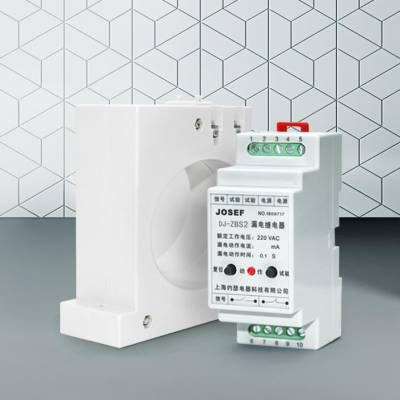

DJ-ZB1 DJ-ZB2
DJ-ZB3 DJ-ZB4
DJ-ZBS1 DJ-ZBS2
DJ-ZBS3 DJ-ZBS4
DJ-ZB5 DJ-ZBS5
概述
DH-L型零序（剩余）电流互感器适用于户内、额定频率50HZ或60HZ、额定电压35KV及以下的小接地电流系统中供电缆接地保护用。与本型电流互感器配套使用的继电器型号为DD-11/60、DD-1/60型。
型号含义
结构简介
零序电流互感器为开合式，环氧树脂浇注结构，安装时可将互感器分为两半，然后合并为一体，用夹紧箍连接。安装极为方便。互感器内径有φ80、φ100、φ120、φ140、φ150、φ160、φ180等七种规格。
技术参数
1.本系列零序电流互感器一次主绝缘由电缆***，产品仅考核二次绕组的绝缘性能。二次绕组对地能承受3KV工频耐压。
2.本型零序电流互感器的灵敏度满足下表的要求：
零序电流互感器技术参数
注：若用户用计算机采集零序故障电流进行监控和保护，需在订货时指明采集电流的大小及负载，与我厂协商后确定。
用途
DH-L型零序（剩余）电流互感器（以下简称互感器）适用于交流电压为380.660V.至1140V系统中源率为50HZ电流为15~4000A线路中做有无中性点漏电保护
零序电流互感器尺寸图
漏电继电器是一种检测线路触（漏）电，并发出一个机械开闭信号至控制电路装置。它可与各种规格的低压断路器或交流接触器组成组合式剩余电流动作保护器。在如今已实现了较为完善的农村低压电网分级（二级或三级）漏电保护模式，它已成为线路总保护装置的重要组成产品，在防止线路、设备漏电及人身触电方面起到了重要的作用。
由于漏电继电器用于保护设备，因此其安全性能应能得到检验。为此，漏电继电器加有试验按钮，以检测漏电继电器的保护性能。将按钮按下时，磁环有试验电流流过，漏电继电器应迅速动作。如果漏电继电器不动作，则说明有故障存在，必须立即停止使用。
