| 产品特性：JOSEF约瑟 | 品牌：JOSEF约瑟 | 应用范围：电流 |
| 额定电压：220 | 是否专供外贸：否 | 型号：JL-81/II |
| 额定电流：10 | 触点形式：一开一闭 | 主要销售地区：其他 |
| 主要下游平台：其他 | 有可授权的自有品牌：否 | 应用领域：电工电气 |

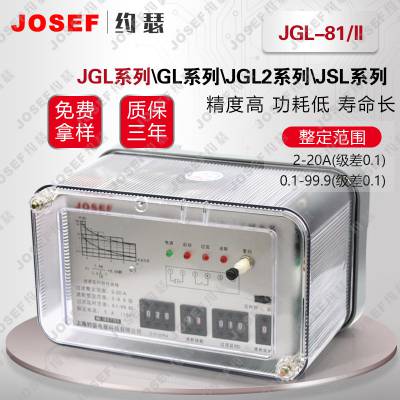

JL-80II二相静态反时限过流继电器
JL-81/II JL-82/II JL-83/II
JL-84/II JL-85/II JL-86/II
JGL-81/II二相静态反时限过流继电器是一种过电流保护装置，用于监测和控制电路中的电流，当电路中的电流超过设定值时，它会触发相应的保护动作。
这种继电器的特点是在电路中没有电流或电流在设定值以下时，继电器不工作。当电路中的电流超过设定值时，继电器开始工作，切断电路或发出警报信号。
在使用这种继电器时，需要将其与相应的电路连接，并根据电路的电流容量和负载特性来选择合适的设定值。同时，需要定期检查继电器的动作状态和设定值是否正确，以确保其正常工作。
需要注意的是，不同类型的继电器具有不同的动作特性和保护功能，因此在使用时需要根据实际需求和电路特点来选择适合的继电器类型。同时，为了确保继电器的使用寿命和可靠性，需要正确安装、调试和维护。
JGL-82/II二相静态反时限过流继电器概述
JGL-83/II二相静态反时限过流继电器（定时限和反时限的总称）适用于电网供电系统中作为变压器、电机等主设备以及输配电系统中出现过负荷或短路故障时，该产品能按预定的时限可靠动作，并发信号或跳闸切除故障部分。保护设备及输配电系统安全。该产品针对A、C保护，集众多功能于一体。是目前我国电力行业**有代表性推广更新换代产品。
JGL-84/II二相静态反时限过流继电器型号分类及含义
JGL-85/Ⅱ二相静态反时限过流继电器型号分类及含义图1
JGL-86/Ⅱ二相静态反时限过流继电器型号分类及含义图2
表1：JGL-11/II、81/II二相静态反时限过流继电器型号分类及含义型号与被替换老型号对照表
JGL-82/II二相静态反时限过流继电器整定和使用方法
本继电器用四组数定拨盘开关来进行过流动作整定值、速断倍数、过流延时、速断延时的整定（整定开关白字为整数部分，红字 为小数部分）。
1、过流动作整定值 继电器面板上左边装有一组过流整定值开关,由三个数字拨盘开关组成,自左至右分别为十位数、个位数、小数**位数,数字开关 值置100,则过流整定值为10.0A。
2、速断电流整定值 继电器面板上第三组开关为速断倍数,有二个数字开关,自左到右,分别为十位数和个位数,整定数即为速断倍数,速断的电流整定值= 过流整定值×速断倍数,例如:过流整定值为2.0A,速断倍数为02,则速断的电流整定值为2.0A×2=4A。
3、过流延时的整定
3.1 定时限延时整定： 首先把过流延时开关打在定时限这一边。 继电器面板上第三组开关为过流延时开关，由四组数字开关组成，整定级差为0.01s,开关的四位数字中间有一个小数点,小数点左 边分别为个位和十位,小数点右边为***之一秒和十分之一秒,例如:过流延时T=150ms.将四位数字开关调整为0015即可。过流延时整 定开关在投入运行时不能小于0.05s,更不能置“0”，以免误动。
3.2 过流反时限延时时间整定： 首先把过流延时开关打在反时限这一边。
反时限特性曲线如图2所示： JGL-83/Ⅱ二相静态反时限过流继电器整定和使用方法图
注：反时限特性曲线的选取，只能接表2规定的上下限之间选择。本继电器反时限延时通过过流延时开关可调整10倍动作电流时的 动作时间，例如：取10倍动作电流下时动作时间为0.5s，将过流延时的四位数字开关调整为00.50即可，如取10倍动作电流下延时4s，将过流延时的四位数字开关调整为04.00即可。（反时限延时也可以通过过流延时开关调整为2倍动作电流时的动作时间，具体由用户定货 时提出，出厂时一般以10倍为准。）
上海约瑟继电器事业部
(以上内容仅供参考，资料来源于网络，上海约瑟电器有限公司有解释权)
