价 格
订货量
￥480.00
1 - 99
￥470.00
100 - 199
￥460.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥200
| 产品特性：JOSEF约瑟 | 品牌：上海约瑟 | 应用范围：中间 |
| 额定电压：220V | 是否专供外贸：否 | 型号：RXMS1 RK 216 063 |
| 额定电流：3 | 产品系列：RXMS1系列 | 触点负载：250VAC3A |
| 3C额定电压范围：36V以下 | 触点形式：六常开 | 触点切换电流：3 |
| 最小包装数：1 | 触点切换电压：250 | 防护特征：IP55 |
| 主要销售地区：其他 | 主要下游平台：其他 | 有可授权的自有品牌：否 |
| 应用领域：电工电气 |
系列型号
RXMS1 RK 216 437快速跳闸继电器；RXMS1 RK 216 237快速跳闸继电器；
RXMS1 RK 216 449快速跳闸继电器；RXMS1 RK 216 249快速跳闸继电器；
RXMS1 RK 216 450快速跳闸继电器；RXMS1 RK 216 250快速跳闸继电器；
一、用途
RXMS1型快速跳闸继电器用于电力系统二次回路中作为出口跳闸用
二、特点
动作快速，动作时间有3.5-4ms及5-5.5ms和7.5-8ms。通过继电器罩壳上的小孔拨动衔铁可以试验触点动作情况。继电器可以电压起动电流自保(多有三个电流保持绕组)。
三、动作原理
RXMS1型快速跳闸继电器为电磁式继电器，由电磁系统，接触系统及支架三部分组成。吸片自然安装于磁轭的固定轴销上，
活动非常灵活，反作用力靠触点簧的反力来实现，这种结构可***继电器动作可靠、快速及低功耗。触点采用双触点接触原理，
使继电器的接触可靠性提高并价格低了接触电阻，提高了触点的通断能力。继电器外壳采用引进的Combiex凸出式模数插入结构。
四、技术数据
动作电压：<70%额定电压，保持电流<80%额定电流。
返回电流：>5%额定电压。
动作时间
功耗6.8W时动合触点<4ms，动断触点<3.5ms；动合触点<8ms，动断触点<7.5ms。
功耗3.5W时动合触点<5.5ms，动断触点<5ms。
保持型继电器动合触点<8ms。
触点长期允许通过4A电流。
触点大断开容量：AC：250V时为3A(功率因数=0.4)，250VA。
DC：250V时为1A(L/R=40ms时)，30W。
表1
绝缘耐压：50Hz，1min，2kV。
冲击电压：5kV。
能承受5-15Hz中等震级的地震波冲击。
保持电流：0.5，1，2，4A。
触点形式及代号
表二

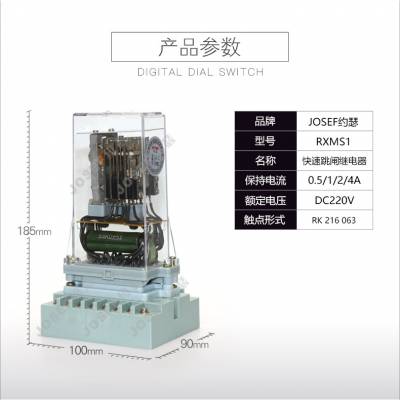

五、外形及安装尺寸
快速跳闸继电器RXMS1 RK 216 063DC220V板后
外形尺寸
订货须知
订货时须注明继电器型号规格 结构形式代号 板前或板后接线方式.
