| 产品特性：RXMH2 | 应用范围：中间 | 品牌：上海约瑟 |
| 型号：RXMH2 RK223 067 | 额定电流：*** | 额定电压：220V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 种类：大容量中间继电器 |
| 应用领域：电工电气 | 系列：RXMH2系列大容量中间继电器 |

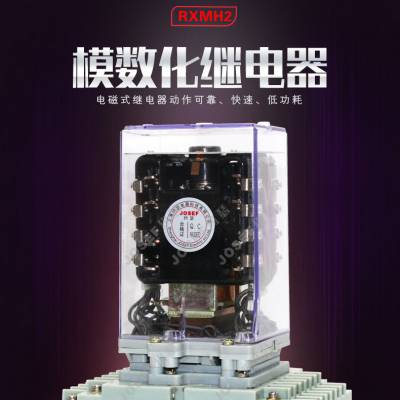

系列型号
RXMH2 RK 223 067大容量中间继电器；
RXMH2 RK 223 068大容量中间继电器；
RXMH2 RK 223 069大容量中间继电器；
RXMH2 RK 223 070大容量中间继电器；
一、用途
RXMH2系列大容量中间继电器用于工业自动化控制及电力系统二次回路中，作为中间辅助和扩大控制范围之用。
二、特点
触点数量多达8付，断开容量大。
线圈激励分直流和交流二种。
技术推荐：新装柜子可选用标准35mm，G型导轨安装板前接线壳体。其接线端子号与老型一样，无需更改图纸图号可直接替用。
三、动作原理
RXMH2大容量中间继电器为电磁式继电器。由电磁系统，接触系统及支架三部分组成。电磁系统采用直动式结构，工作行程较大。
接触系统采用桥式触点，断开容量大。当线圈通电时，产生磁场，吸合铁芯。由铁芯带动触点转换。外壳采用引进的Combiex凸出式模数化插入结构。
四、技术数据
动作电压：DC <70%额定电压；AC <85%额定电压。
返回电压：DC > 5%额定电压；AC > 15%额定电压。
动作时间：<55ms RK223 070规格<60ms，交流规格<65ms。
线圈功耗：DC为5.5W；AC为9VA。
触点大断开容量：ACV≯ 250V；I≯10A(功率因数为0.4±0.1)为1000VA
DCV≯250V；I≯***，(L/R=40ms)为100W。
如果增加触点断开容量可按表1内数据将触点串联
表
绝缘耐压：50Hz，1min，2kV。
冲击电压：5kV。
能承受5-15Hz中等震级的地震波冲击。
额定电压及线圈阻值。
表二
RXMH2系列大容量中间继电器触点规格：
五、外形及安装尺寸
RXMH2系列大容量中间继电器外形尺寸：
订货须知
RXMH2 RK223067 DC110V大容量中间继电器
订货时须注明继电器型号规格 结构形式代号 板前或板后接线方式.
上海约瑟继电器事业部
