| 产品特性：控制系统 | 品牌：JOSEF约瑟 | 应用范围：时间 |
| 额定电压：220V | 是否专供外贸：否 | 型号：STR-F5-R/125VDC |
| 额定电流：2A |
系列型号：
STR-F5-R/220VDC
STR-F5-R/110VDC
STR-F5-R/125VDC

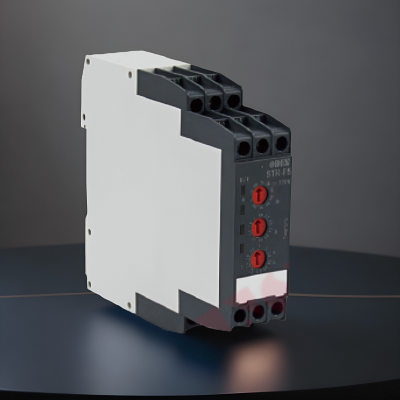

掉电延时时间继电器-STR-F5系列产品应用场景和特点
满足一次行业双出线需求;支持掉电延时;
实时监测输入电压，确保在设定范围才能启动;端子定义满足行业标准;
应用场合:用于电力系统三相不一致和电机储能回路中，分别用于监视分相运行和控制电机储能时间;
产品满足电磁兼容四级标准
安装尺寸:22.5mm (L)×90.7mm (W)×92mm (H)安装方式:DIN rail 35mm
STR-F5系列产品命名规则
典型型号
STR-F5-R/220VDC
产品系列
STR-F5-R=抗干扰掉电延时时间继电器
继电器线圈额定工作电压
110VDC=额定输入电压为110VDC125VDC=额定输入电压为125VDC220VDC=额定输入电压为220VDc
掉电延时时间继电器-STR-F5系列产品技术参数与执行标准
输入回路-线圈电压额定值
直流线圈额定电压
l110vDc;125VDc;220vDc
辅助电源
AC85V ~265V; Dc88v~37ov
启动电压范围
l55%～~65%,其他可定制
整定时间范围
100ms～10.9h
工作模式
|掉电延时(R)
功率消耗
≤3w
接点容量
18A@250VAC/30VDC阻性负载
绝缘电阻
≥100Mo
耐压性能
接点与接点之间
l2o00VAC/1min
线圈与接点之间
l2000VAC/1min
漏电流
≤5mA
产品设计依据
GBT 14598.2-2011
量度继电器和保护装置通用要求
延时模式
上电立刻动作，掉电延时返回
时间误差
任一设定值的平均误差≤(0.2%整定值+5ms）
时间一致性
任一设定值的动作一致性≤(0.2%整定值+5ms）
LED灯功能
绿灯
|运行指示灯，产品处于计时状态且继电器未动作时闪烁.其余时间上电常亮
红灯
触点开出指示灯，当继电器动作触点开出时常亮，电压异常3s后，红灯闪烁|输入电压在额定电压的50%以下，时间继电器一定不能动作
开启电压
输入电压在额定电压的55~65%之间，时间继电器可动作也可不动作输入电压在额定电压的65%以上，时间继电器一定动作
环境数据
环境温度
|工作/存储
-25℃+70℃C/-40℃~+70℃ 5%～95%无凝露
