价 格
订货量
￥280.00
1 - 99
￥230.00
100 - 499
￥190.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500
| 产品特性：控制系统 | 品牌：JOSEF约瑟 | 应用范围：电压 |
| 额定电压： 1:19V ～130V | 是否专供外贸：否 | 型号：JY-11B |
| 额定电流：2A | 产品系列：JY系列 | 3C额定电压范围：36V以下 |
| 触点形式：一开一闭 | 最小包装数：1 | 有可授权的自有品牌：是 |
| 应用领域：***/航天 |
系列型号：
JY-11电压继电器； JY-11A电压继电器； JY-11B电压继电器；
JY-12电压继电器； JY-12A电压继电器； JY-12B电压继电器；
JY-21电压继电器； JY-21A电压继电器； JY-21B电压继电器；
JY-22电压继电器； JY-22A电压继电器； JY-22B电压继电器；
JY-31电压继电器； JY-31A电压继电器； JY-31B电压继电器；
JY-32电压继电器； JY-32A电压继电器； JY-32B电压继电器；
用途

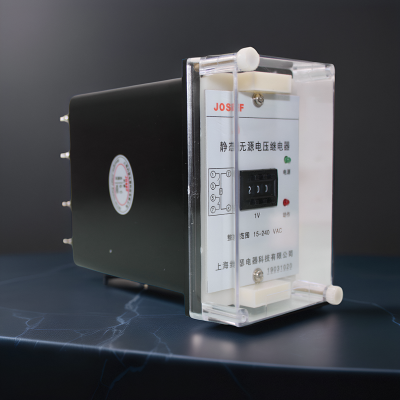

JY系列电压继电器是静态型、瞬动、交流电压继电器。可用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的动作元件。该继电器由集成电路、电子元器件等构成，具有灵敏度高、动作速度快、功耗小、整定方便等特点。继电器的辅助直流电源和出口继电器有信号指示灯指示。继电器动作值由面板上的开关进行整定。
工作原理
CEE输入电压U~经电压变换器后将输入电压U~变换成适当的电压，通过动作值的整定和有源带通滤波，经过全波整流，利用其脉动电压进行比较积分，由检测器对积分电平时行判断，当积分电平超出检测电平时，检测器输出高电平，驱动出口继电器动作。
本继电器采用了新型的积分判断电路，使继电器的动作时间和返回时间都较快，暂态超越也小，有很强的抗干扰性能。
技术参数
1额定值
a)交流电压额定值:A型:100 V，B型:400 V;
b)交流频率额定值:50 Hz;
c) 直流辅助电压额定值:24 V，48 V，110 V，220 V。
2整定范围
a)A型:1V~140 V:
b) B型:12 V~439 V
3动作时间
a)过电压继电器:2倍整定值的动作时间不大于35 ms;
b) 低电乐继电器:0.5倍整定值的动作时间不大于35 ms
4返回时间
继电器返回时间不大于45 ms。
5返回系数
a)过电压继电器返回系数不小于0.9:
b)低电压继电器返回系数不大于1.1。
6整定误差
a)继电器在基准条件下，整定值小于等于10 V时，整定误差不大于5 %;
b)继电器在基准条件下，整定值大于10 V时，整定误差不大于2.5 %。
7动作一致性:不大于3%。
8功率消耗
a)交流功耗:额定电压时，不大于I VA。
b)直流功耗:在额定辅助直流电压下，继电器动作前功耗不大于3 w，动作后功耗不大于6 W
9触点性能
继电器在电压不大于250 V，电流不大于1 A的直流有感负荷(时间常数为5 s75 ms电路中断开容量为30W。
10继电器机械寿命10次，电寿命10次。
11介质强度继电器各电路对外露的非带电金属部分以及输入电路对触点电路之间，应能承受2 kV(有效值)50 Hz交流试验电压，历时1 min的试验，而无绝缘击穿或闪络现象，不同触点组之间，应能承受有效值1 kV(有效值)、频率为50 H的交流试验电压，历时1 in的试验，而无绝缘击穿或闪络现象。
12继电器能在-10C~+50C温度范围内可靠工作。
