| 产品特性：控制系统 | 品牌：JOSEF约瑟 | 应用范围：时间 |
| 额定电压：220V | 是否专供外贸：否 | 型号：JS-11A/139 |
| 额定电流：2A | 触点负载：40W | 触点形式：一开一闭 |
系列型号：
JS-11A/11集成电路时间继电器；JS-11A/12集成电路时间继电器；
JS-11A/13集成电路时间继电器；JS-11A/14集成电路时间继电器；
JS-11A/136集成电路时间继电器；JS-11A/137集成电路时间继电器；
JS-11A/21集成电路时间继电器；JS-11A/22集成电路时间继电器；
JS-11A/23集成电路时间继电器；JS-11A/24集成电路时间继电器；
JS-11A/138集成电路时间继电器；JS-11A/139集成电路时间继电器；
JS-11A/140集成电路时间继电器；JS-11A/31集成电路时间继电器；
JS-11A/32集成电路时间继电器；JS-11A/33集成电路时间继电器；
JS-11A/34集成电路时间继电器；JS-11A/43集成电路时间继电器；
JS-11A/42集成电路时间继电器；JS-11A/44集成电路时间继电器；
JS-11A/43A集成电路时间继电器；JS-11A/43B集成电路时间继电器；
JS-11A/43C集成电路时间继电器；JS-11A/432集成电路时间继电器；
JS-11A/432(G)集成电路时间继电器；JS-11A/15集成电路时间继电器；
JS-11A/1***集成电路时间继电器；JS-11A/25集成电路时间继电器；
JS-11A/35集成电路时间继电器；
一、产品概述

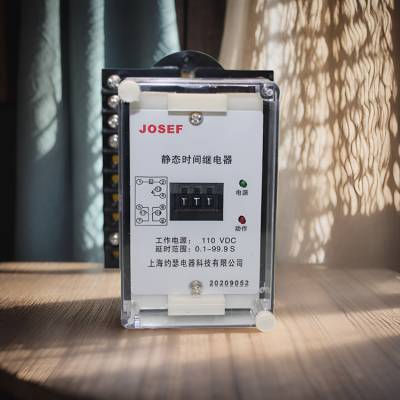

JS-11A系列集成电路时间继电器，特别是JS-11A/139型号，是专为电力系统继电保护设计的，旨在缩短主保护和后备保护的时间级差。该继电器是老式时间继电器（如DS电磁型时间继电器）的理想替代品，具有更大的整定范围、更小的级差以及更直观的整定方式。
二、主要特点
高精度：采用石英晶体振荡器和大规模CMOS集成专用电路，延时精度远高于电磁型时间继电器和RC型时间继电器。
广泛的延时范围：延时范围可达0.02S到999H，满足各种保护和自动线路中的延时需求。
易整定：整定范围大，级差小，整定直观方便，无需校验。
可靠性高：采用触点自保持技术，确保继电器动作时不发生抖动，提高系统的稳定性和可靠性。
适用性强：适用于各种继电保护装置及自动控制系统中，特别适用于对时间测量要求精度高和配合时间级差小的场合。
三、工作原理
JS-11A/139时间继电器的工作原理简述如下：
上电瞬间，晶振起振，CPU复位，从零开始正向计数，同时读取拨盘设定值的时基常数。
当计数值与设定值相同时，输出高电平，驱动三极管，出口继电器动作，且利用触点自保持。
当电源消失时，出口继电器返回至原始状态。
四、技术参数
延时范围和级差：延时范围0.02S999M或0.02S999H，级差可调。
延时整定误差：在20℃±5℃、施加额定电压下，整定值≤100S时，误差<+0.1S；整定值>100S时，误差<±0.1%。
返回时间：用切断电路的方法使继电器断电后，继电器触点返回至起始位置的时间不大于20mS。
电源电压允许变动范围：额定电压的0.8~1.1倍。
触点负载能力：能断开电压不大于250V、时间常数为5±0.75mS的直流有感负荷电路（80W）；电压不大于250V的交流电路（功率因数COSφ为0.4±0.1）为300VA。
介质强度：继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，能承受2000V（有效值）、50Hz的交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。
五、应用场景
JS-11A/139时间继电器广泛应用于电力系统、工业自动化控制、机械设备等领域，用于实现各种延时控制功能，如电机启动延时、设备保护延时等。
综上所述，JS-11A/139时间继电器是一款高精度、易整定、可靠性高的时间继电器产品，适用于各种需要***延时控制的场合。
