价 格
订货量
￥1015.00
1 - 99
￥975.00
100 - 199
￥950.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥200
| 产品特性：JOSEF约瑟 | 应用范围：时间继电器 | 品牌：上海约瑟 |
| 型号：SS-17C | 额定电流：1 | 额定电压：220 |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 产品系列：SS-17系列时间继电器 |
| 触点负载：250V3A | 触点切换电流：3 | 触点切换电压：220V |
| 触点形式：二转换 | 防护特征：IP55 | 线圈电源：DC220V |
| 最小包装数：1 | 种类：时间继电器 | 应用领域：电工电气 |
| 系列：SS-17系列时间继电器 |
系列型号：
SS-17B时间继电器；
SS-17C时间继电器；

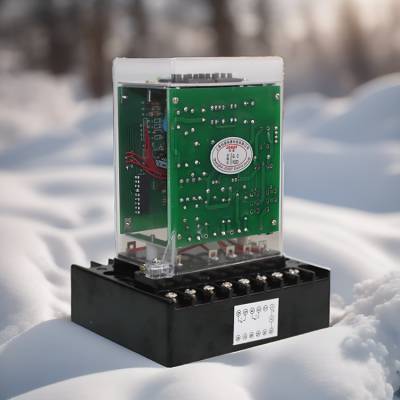

一、产品概述
应用范围：SS-17C时间继电器主要用于电力系统继电保护、控制回路或工业控制的直流电路中，作为延时控制元件。它特别适用于时间测量精度要求高、配合时间级差小的场合。
特点：该继电器采用静态集成电路，具有精度高、动作准确、可靠性高等特点。同时，它采用导轨安装和端子排接线，安装方便、接线简单。
二、技术参数
| 参数类别 | 具体参数 |
|---|---|
| 额定电压 | DC48V、DC110V、DC220V |
| 延时范围 | 0.02S-990S（较小级差为0.01S） |
| 动作电压 | 60%~70%额定值，小于60%额定值可靠不动作 |
| 返回电压 | 不小于5%额定值 |
| 返回时间 | 不大于10ms（部分资料提及不大于15ms，以实际产品为准） |
| 整定误差 | 在基准条件下，平均误差不大于（0.2%整定值±2ms） |
| 绝缘性能 | 绝缘电阻不小于10MΩ，能耐受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象 |
| 环境条件 | 环境温度-15℃～55℃，工作电压不大于120%额定电压，周围磁场强度小于0.5mT（部分资料提及不大于1.5mT，以实际产品为准），环境相对湿度不大于90% |
| 功耗 | 在额定电压下，继电器功率消耗不大于6W |
| 寿命 | 继电器的寿命为5x10^4次 |
三、工作原理
SS-17C时间继电器为静态型数字式时间继电器，采用进口CMOS集成电路构成。它利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。继电器一旦施加额定电压后，内部晶体起振，产生时钟脉冲，经分频后由计数器计数。当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作出口。
四、整定与调节
整定方式：SS-17C时间继电器采用拨码整定方式，具有整定方便、动作时间准确、整定范围宽等优点。整定时间由两位8421码拔盘开关和一位DIP四档小开关相互配合整定。
调节示例：例如，当DIP四档小开关的整定数字k为0.01，拨盘开关的整定数字MN为35时，整定时间为0.01x35=0.35s。
五、安装与接线
SS-17C时间继电器采用导轨安装和端子排接线方式，可方便地卡装在导轨槽板上。其接线简单，用户可根据实际需要进行接线操作。
六、注意事项
在使用SS-17C时间继电器时，应确保使用地点无爆炸危险的介质，周围介质不含有腐蚀金属和破坏绝缘的气体及导电介质。
使用地点不允许有较强的振动和冲击，且周围磁场强度应小于规定值。
在进行接线和操作时，应遵循相关安全规范和操作规程，确保人身和设备安全。
综上所述，SS-17C时间继电器是一款性能优良、应用广泛的延时控制元件。在电力系统和工业控制中发挥着重要作用。
