| 产品特性：控制系统 | 品牌：JOSEF约瑟 | 应用范围：时间 |
| 额定电压：220V | 是否专供外贸：否 | 型号：JS-11A/22 |
| 额定电流：2A | 触点负载：40W | 触点形式：一开一闭 |
系列型号：
JS-11A/11集成电路时间继电器；JS-11A/12集成电路时间继电器；
JS-11A/13集成电路时间继电器；JS-11A/14集成电路时间继电器；
JS-11A/136集成电路时间继电器；JS-11A/137集成电路时间继电器；
JS-11A/21集成电路时间继电器；JS-11A/22集成电路时间继电器；
JS-11A/23集成电路时间继电器；JS-11A/24集成电路时间继电器；
JS-11A/138集成电路时间继电器；JS-11A/139集成电路时间继电器；
JS-11A/140集成电路时间继电器；JS-11A/31集成电路时间继电器；
JS-11A/32集成电路时间继电器；JS-11A/33集成电路时间继电器；
JS-11A/34集成电路时间继电器；JS-11A/43集成电路时间继电器；
JS-11A/42集成电路时间继电器；JS-11A/44集成电路时间继电器；
JS-11A/43A集成电路时间继电器；JS-11A/43B集成电路时间继电器；
JS-11A/43C集成电路时间继电器；JS-11A/432集成电路时间继电器；
JS-11A/432(G)集成电路时间继电器；JS-11A/15集成电路时间继电器；
JS-11A/1***集成电路时间继电器；JS-11A/25集成电路时间继电器；
JS-11A/35集成电路时间继电器；
一、产品特点
高精度延时：采用石英晶体振荡器和大规模CMOS集成专用电路，其延时精度远高于电磁型时间继电器和RC型时间继电器，为电力系统继电保护缩短主保护和后备保护时间级差提供了有力保障。
大范围整定：延时范围从0.02S到999H内可以任意整定，级差可调，整定后的数值无须校验，直观方便。
可靠的工作方式：继电器的外形、内部接线、工作方式与DS电磁型时间继电器完全相同，且整定范围更大，级差更小。
二、工作原理

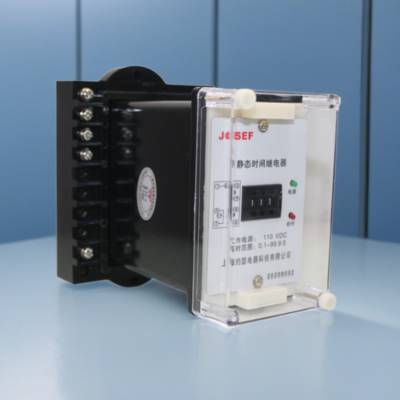

JS-11A/22时间继电器的工作原理基于大规模CMOS集成电路。当继电器上电时，晶振开始起振，CPU复位，从零开始正向计数，并同时读取拨盘设定值的时基常数。当计数值与设定值相同时，继电器输出高电平，驱动三极管，使出口继电器动作，并利用触点自保持，***不发生抖动。当电源消失时，出口继电器返回至起始位置。
三、主要技术参数
延时范围和级差：
延时范围：0.02S999M或0.02S999H
级差：可调，具体详见时基设定表
延时整定误差：
在20℃±5°C、施加额定电压下，继电器延时整定误差（包含一致性）为：整定值≤100S时，误差<+0.1s；整定值>100S时，误差<±0.1%。
返回时间：
用切断电路的方法使继电器断电后，继电器触点返回至起始位置的时间不大于20mS。
电源电压允许变动范围：
允许变动范围为额定电压的0.8~1.1倍。
触点容量：
继电器输出电路的触点能断开电压不大于250V的直流有感负荷电路（时间常数为5±0.75mS）为80W；电压不大于250V的交流电路（功率因数COS中为0.4±0.1）为300VA。
四、安装方式与应用
JS-11A/22时间继电器采用凸出插拔式安装，作为延时控制元件，广泛应用于直流操作的各种继电保护及自动控制系统中，特别是在要求时间测量精度高和配合时间级差小的场合。
五、维护与检修
尽管JS-11A/22时间继电器具有较高的可靠性和精度，但在使用过程中仍需注意维护和检修。常见的故障包括延时不准确、电源故障、触点故障和电磁系统故障等。对于这些故障，应根据具体情况采取相应的检修措施，如检查电源电压稳定性、触点表面清洁度、线圈绝缘状况等，以确保继电器的正常运行。
