价 格
订货量
￥270.00
1 - 49
￥200.00
50 - 199
￥170.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥200
| 产品特性：永磁钢保持 | 应用范围：双位置 | 品牌：JOSEF约瑟 |
| 型号：DPR-11 | 额定电流：0.2***~2A | 额定电压：24V~220V |
| 是否专供外贸：否 | 3C额定电压范围：36V-交流1000V | 产品系列：DPR系列双位置继电器 |
| 触点负载：250V*** | 触点切换电流：1A | 触点切换电压：110V |
| 触点形式：两付常开一付常闭点 | 线圈电源：220V | 线圈功率：≤6W |
| 最小包装数：1 | 应用领域：电工电气 | 系列：DPR系列 |
系列型号：
DPR-20双位置继电器；DPR-31双位置继电器；
DPR-32双位置继电器；DPR-33双位置继电器；
DPR-34双位置继电器；DPR-35双位置继电器；
DPR-11双位置继电器；DPR-12双位置继电器；
DPR-30双位置继电器；DPR-30/AC双位置继电器；
一、产品概述

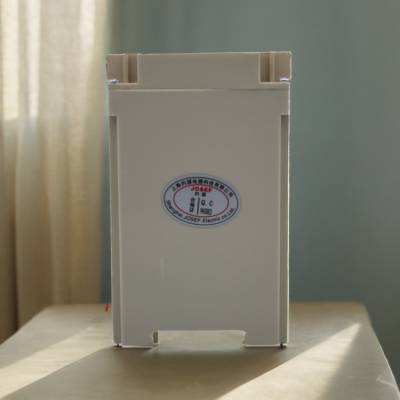

型号：DPR-11
用途：适用于各种保护装置中，主要表示断路器的跳、合闸位置。
工作类型：分为电压型和电流型，可根据具体需求选择。
二、技术特点
触点形式：具有2常开2常闭的触点配置，满足多种电路控制需求。
磁保持特性：继电器由矩形脉冲激磁，磁钢保持，确保触点状态的稳定。
双绕组设计：DPR-11为双绕组结构，可灵活配置为电压型或电流型，以适应不同的工作场景。
灯光信号指示：具有灯光信号指示功能，便于直观了解继电器的位置状态。
三、电气参数
额定参数：
动作值：电压<80%额定值，电流<90%额定值。
复归值：电压<80%额定值，电流<90%额定值。
波动范围：直流电压和电流在0.8~1.15倍额定值之间波动时，继电器能正常工作。
绕组额定参数：
电压型：提供24V、48V、110V、220V等多种电压等级。
电流型：提供0.2***、0.***、0.7***、1A、2A等多种电流等级。
电流+电压型：同时提供电流和电压的多种组合选项。
四、安装与接线
安装方式：采用导轨安装结构，便于在控制柜或设备中快速部署。
接线方式：通过端子排进行接线，接线简单方便。
五、绝缘与耐压
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。
绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
六、环境条件
环境温度：可在-15℃～55℃的范围内正常工作。
工作电压：不大于120%额定电压。
周围磁场强度：小于0.5mT。
环境相对湿度：不大于90%。
大气压力：80～110KPa。
极限温度：-25℃～+70℃。
海拔高度：不大于2500米。
七、应用场景
DPR-11双位置继电器广泛应用于电力、工业自动化、交通运输、能源等领域，作为切换、闭锁元件在保护和自动控制系统中发挥重要作用。
综上所述，DPR-11双位置继电器以其稳定可靠的性能、灵活的配置选项和广泛的应用场景，在电力系统和自动化控制中占据着重要地位。
