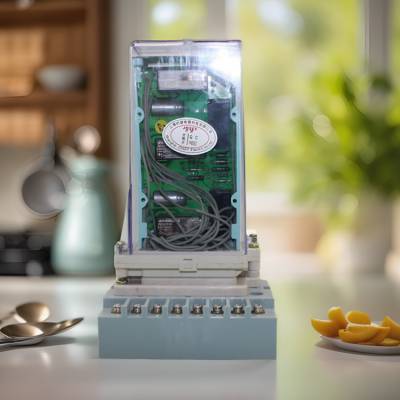

| 产品特性：JOSEF约瑟 | 应用范围：双位置 | 品牌：约瑟 |
| 型号：RXMD1-1MRK 001 603 | 额定电流：10A | 额定电压：220V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 触点负载：6W |
系列型号：
RXMD1 1MRK 001 602双位置继电器；
RXMD1 1MRK 001 603双位置继电器；
RXMD1 1MRK 001 604双位置继电器；
RXMD1 1MRK 001 605双位置继电器；
RXMD1 1MRK 001 606双位置继电器；
RXMD1 1MRK 001 607双位置继电器
RXMD1 1MRK 001 609双位置继电器；
RXMD2 1MRK 001 984双位置继电器；
RXMD2 1MRK 001 985双位置继电器；
RXMD2 1MRK 001 986双位置继电器；
一、主要用途
RXMD1-1MRK 001 603双位置继电器主要用于直流操作的继电保护和自动化回路中，作为大容量双稳态元件进行切换和闭锁，实现电路的可靠控制和保护。
二、技术特点
内部结构：该继电器采用进口磁保持继电器，内部包含降压、显示、出口三个回路，无需整定，操作方便且直观。同时，它提供多种出口方式，以满足不同应用场景的需求。
动作原理：利用继电器本身的磁保持特性实现两种动作位置之间的切换，并通过触电之间的连锁关系实现复位回路和动作回路的制约和保护。
电气性能：
额定电压：支持多种电压等级，包括110V、125V、220VDC等。
动作电压：动作回路和复位回路的动作电压均不大于70%额定电压。
动作时间：动作时间不超过15ms，确保快速响应。
功率消耗：在额定直流电压下，继电器功率消耗不大于12W。
三、工作环境条件
为了确保RXMD1-1MRK 001 603双位置继电器的可靠工作，其工作环境应满足以下条件：
环境温度：-10℃至+50℃。
大气压力：86kPa至106kPa。
相对湿度：湿月的平均相对湿度为90%，同时该月的平均***温度为25℃，且表面无凝露；高温度为40℃时，平均相对湿度不超过50%。
安装位置：任一方向倾斜不超过5°，且无剧烈振动和冲击。
使用环境：应无导电尘埃、破坏金属和绝缘的腐蚀性气体及环境电，无爆炸危险及不充满尘埃的介质（如煤灰、磨料、木屑等）。同时，使用地点应具有防雨、雪、风砂装置及没有充满水气的环境，且不允许有较强的外磁感应强度。
四、使用注意事项
在安装和使用过程中，应避免继电器受到跌落或冲击，以保持其初始性能。
请在灰尘、SO2、H2S或有机气体少的常温常湿环境中使用，以确保继电器的正常工作。
请注意继电器的线圈极性（+）和（-）接线图中的指示说明，避免误动作或异常发热。
不要同时给置位/复位线圈通电，以避免损坏继电器。
施加额定电压是使继电器正常工作的基本要求，请勿超过允许电压以避免温升引起的线圈烧损或局部短路。
五、结论
RXMD1-1MRK 001 603双位置继电器是一款性能稳定、可靠性高的继电器产品，广泛应用于直流操作的继电保护和自动化回路中。通过合理的选型、安装和使用，可以充分发挥其优越的性能特点，为电力系统的安全稳定运行提供有力保障。
