| 产品特性：电力系统 | 应用范围：双位置 | 品牌：JOSEF约瑟 |
| 型号：JDP-5202 | 额定电流：*** | 额定电压：220V |
| 是否专供外贸：否 | 3C额定电压范围：36V-交流1000V | 产品系列：JDP-1000系列 |
| 触点负载：40W | 触点切换电流：*** | 触点切换电压：220V |
| 线圈电源：AC220V | 最小包装数：1 | 应用领域：电工电气 |
| 系列：JDP-1000系列 |
系列型号：
JDP-5004静态双位置继电器；JDP-5420静态双位置继电器；
JDP-5220静态双位置继电器；JDP-5202静态双位置继电器；
JDP-5330静态双位置继电器；JDP-5008静态双位置继电器；
一、产品特点

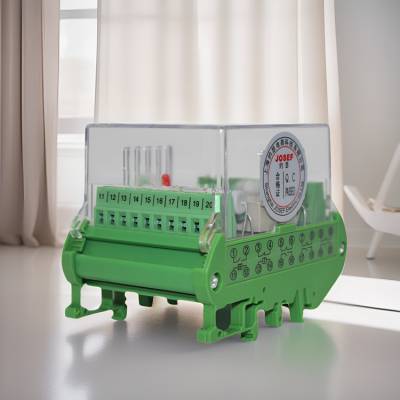

磁保持功能：JDP-5202双位置继电器具有磁保持功能，能够实现机械闭锁，确保在特定状态下保持稳定。
位置提示：该继电器还具有位置提示功能，便于用户了解当前继电器的状态。
快速导轨安装结构：设计有快速导轨安装结构，使得安装过程更加简便快捷。
螺钉压接式端子：采用螺钉压接式端子，方便接线且连接可靠。
二、技术参数
额定值：电压型DC/AC，具体动作值根据额定电压而定，如48V DC时不大于75%，AC时不大于85%（额定值）。功率消耗在动作时不大于5W。
触点参数：触点形式根据具体接线图确定，开断容量在250V以下直流有感电路可达50W，交流电路可达250VA，电流可达8A。电寿命在规定的复核条件下可达10万次。
工作条件：温度范围在-10℃至+50℃之间，相对湿度为5%至90% RH，大气压力为80至110Kpa。具有良好的冲击稳定性和振动耐受性。
三、性能参数
绝缘电阻：≥300MΩ，确保电气安全。
介质强度：继电器电路与触点间、触点组间以及断开触点间均能承受一定强度的电压测试，如2000V AC 1min等。
动作时间：≤30ms，响应迅速。
四、应用场景
JDP-5202双位置继电器广泛应用于需要双稳态触点的各种保护和自动控制装置中，作为切换元件实现闭锁作用，并具备位置指示功能。它适用于电力系统、工业自动化控制等多个领域。
五、总结
JDP-5202双位置继电器以其独特的磁保持功能、位置提示、快速导轨安装结构和良好的性能参数，在电力系统和自动化控制中发挥着重要作用。其广泛的应用场景和可靠的性能使得它成为保护和控制装置中不可或缺的重要元件。
