价 格
订货量
￥295.00
1 - 99
￥260.00
100 - 298
￥240.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥299
| 产品特性：JOSEF约瑟 | 品牌：上海约瑟 | 应用范围：信号继电器 |
| 额定电压：220V | 是否专供外贸：否 | 型号：JX-11A |
| 额定电流：1A | 产品系列：JX系列 | 触点负载：250V3A |
| 触点形式：一开一闭或两常开 | 主要销售地区：其他 | 有可授权的自有品牌：否 |
| 应用领域：机械设备 |
系列型号
JX-11、JX-11A（替代DX-11）
JX-21A（替代DX-8）、JX-21B（替代DX-8G、DXM-2A）
JX-31（替代DX-31）
一、基本参数

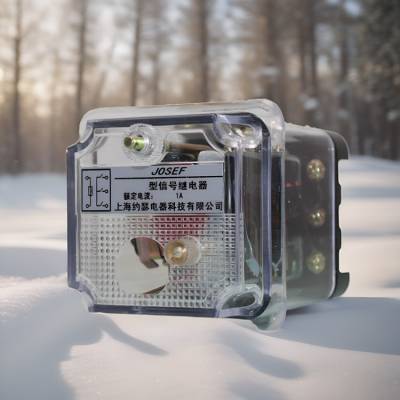

型号：JX-11A
触点形式：常规
额定电压：AC24-240V（具体根据产品规格可能有所不同）
电流性质：直流
外形尺寸：大型
触点负载：大功率
防护特征：敞开式
直流电阻：1000Ω
吸合电流：***
释放电流：***
触点切换电压：220V
触点切换电流：10A
二、技术特性
启动值：
电压启动型：启动电压不小于额定电压的30%，不大于额定电压的70%。
电流启动型：启动电流范围在0.01~2A之间通用，允许电流为2A（对于某些特定规格，如2A和4A规格，允许电流可能更高，但启动回路压降不超过规定值）。
动作时间：不大于15ms，确保快速响应。
功率消耗：
直流回路功率消耗：根据电压等级不同，动作前、动作时（信号未消失时）和动作后（保持时）的功率消耗有所不同。例如，在220V时，动作前不大于2W，动作时不大于7.5W，动作后不大于4W。
启动回路功耗：对电压型继电器不大于2W，对电流型继电器在额定电流下，启动回路压降不超过规定值（如1.7V）。
电气性能：继电器各导电电路对外露非带电金属部分及外壳之间，应能承受规定的交流试验电压（如2kV有效值，50Hz），历时1分钟试验，而无绝缘击穿及闪络现象。
三、工作原理
JX-11A信号继电器由光电耦合器和电阻等器件组成采样检测回路。当被测信号到达一定值时，光耦开通，开通信号经一个运算放大器放大，推动后级出口回路，使出口继电器动作。并由自保持回路进行自保持，在启动回路信号消失后继电器依然处于动作状态，只有在按下复归按钮或在复归端施加复归电压后，继电器方可返回。
四、应用范围
JX-11A信号继电器广泛应用于电力系统、工业自动化控制等领域，作为信号指示器用，可靠性好，可替代原有的DX-11、DX-11A系列电磁型信号继电器。
五、注意事项
在使用前请仔细核对继电器的型号、规格和参数是否符合使用要求。
安装时应按照说明书中的要求进行操作，确保继电器安装牢固、接线正确。
定期对继电器进行检查和维护，确保其性能稳定可靠。
使用环境应符合继电器的工作条件要求，避免在恶劣环境下使用。
