| 应用范围：中间 | 品牌：JOSEF约瑟 | 型号：DZK-111 |
| 额定电流：1A | 额定电压：220V | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 触点形式：一开一闭 | 应用领域：五金工具 |
| 系列： DZK系列 |

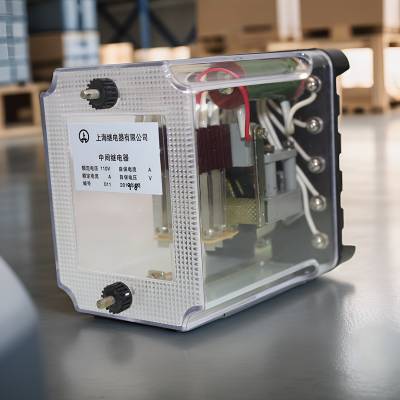

结构概述
DZK-111中间继电器属于DZK-100系列继电器，该系列继电器带有山型拍合式的电磁机构。继电器内部主要由山型铁芯、线圈、衔铁、支架和接触系统等五部分组成。为了降低继电器的功率消耗和温升，在继电器电压绕组回路中串入了附加电阻。
工作原理
当继电器的线圈上通电时，线圈中有电流通过，使铁芯磁化并将衔铁吸住。
当线圈断电时，磁力消失，衔铁被释放。衔铁的运动带动了支持簧片的架板，使簧片触点随之吸合和断开，从而实现电路的通断控制。
技术数据
动作值与保持值：
动作电压与保持电压值应在50%~70%额定电压范围内。
动作电流与保持电流不大于80%额定电流。
返回值：不小于5%额定值。
动作时间：在额定电压和额定电流下，继电器的动作时间不大于15ms。
介质强度：在正常条件下，继电器绕组、接触簧片与外壳之间的介质强度应能耐受频率为50Hz的正弦波交流电压2kV，历时1min的试验，而无击穿或闪络现象。
触点断开功率：
在电压不超过220V，电流不超过***的交流回路中，继电器触点的断开功率为（cosφ=0.4）500VA。
在电压为220V，电流不超过1A的直流回路中，继电器触点能断开直流有感（T=5×10^-3s）负荷50W。
电寿命：在额定容量下，继电器的电寿命为10^4次。
功率消耗：
在额定容量下，无自保电流线圈的继电器电压线圈功率消耗不大于3W；有自保电流线圈的继电器电压线圈功率消耗不大于8W。
在额定电流下自保持线圈的功率消耗不大于3W。
使用注意事项
在安装和接线时，应确保继电器的接线正确无误，避免短路或断路现象的发生。
继电器应安装在干燥、通风、无腐蚀性气体的环境中，以确保其正常运行和延长使用寿命。
在使用过程中，应定期检查继电器的运行状态和触点磨损情况，及时更换损坏的部件。
