| 产品特性：控制系统 | 品牌：JOSEF约瑟 | 应用范围：中间 |
| 额定电压：220V | 是否专供外贸：否 | 型号：DZJ-222 |
| 额定电流：10A | 触点负载：40W | 触点形式：一开一闭 |
系列型号：
DZJ-201中间继电器；DZJ-202中间继电器；
DZJ-203中间继电器；DZJ-204中间继电器；
DZJ-205中间继电器；DZJ-206中间继电器；
DZJ-207中间继电器；DZJ-208中间继电器；
DZJ-209中间继电器；DZJ-210中间继电器；
DZJ-211中间继电器；DZJ-212中间继电器；
DZJ-213中间继电器；DZJ-214中间继电器；
DZJ-215中间继电器；DZJ-216中间继电器；
DZJ-217中间继电器；DZJ-218中间继电器；
DZJ-219中间继电器；DZJ-220中间继电器；
DZJ-221中间继电器；DZJ-222中间继电器；
一、产品概述

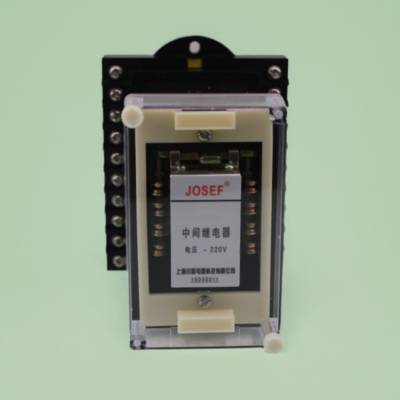

型号：DZJ-222
类型：交流型中间继电器（DZJ系列）
用途：用于交直流操作的各种保护和自动控制装置中，以增加触点的数量及容量。
二、结构特点
壳体：采用JK-11K、H、Q壳体，具有紧凑的结构和良好的散热性能。
线圈：装在“П”型导磁体上，当线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体。
触点系统：导磁体两侧装有两排接触系统，由几个触点组构成。触点形式包括动合触点和动断触点，用于接通、断开或切换被控制的电路。
三、工作原理
当继电器线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。
当继电器的线圈被断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置。
四、技术参数
动作值：继电器动作电压为额定电压的30%～70%。
保持值：保持电压不大于额定保持电压的70%，保持电流不大于额定保持电流的80%。
返回值：不小于额定值的5%。
介质强度：各导电电路连在一起与外露的非带电金属部分及外壳之间，以及线圈电路与触点电路之间，应能承受2kV（有效值）、50Hz的交流试验电压，历时1min的试验，而无绝缘击穿或闪络现象。
热性能：当环境温度为40℃时，电压绕组长期耐受110%额定电压，温升不大于65℃；电流绕组能耐受3倍额定电流，历时5s。
触点断开容量：在直流有感（τ=5ms）回路，U≤250V，I≤1A，继电器主触点的断开容量为50W；在交流（cosφ=0.4）回路，U≤250V，I≤3A为250VA。
触点的接通能力：主触点长期允许通过电流为***，信号触点长期允许通过电流3A。
五、应用特点
增加触点数量及容量：DZJ-222中间继电器能够有效地增加保护和自动控制装置中的触点数量和容量，提高系统的灵活性和可靠性。
高绝缘耐压水平：继电器具有良好的绝缘耐压性能，能够确保在恶劣的电气环境中稳定工作。
长电气和机械寿命：触点在额定负荷下的电气寿命可达一万次，在空载状态下的机械寿命可达三百万次，确保长期稳定运行。
六、注意事项
在使用前，请仔细阅读产品说明书，了解产品的性能、特点和使用方法。
安装时，请按照产品说明书中的要求进行安装，确保接线正确、牢固。
在使用过程中，请注意检查继电器的运行状态，如发现异常请及时处理。
定期对继电器进行检查和维护，确保其性能稳定可靠。
综上所述，DZJ-222中间继电器是一种性能优越、功能丰富的设备，在电力系统和工业自动化控制领域具有广泛的应用前景。
