| 品牌：JOSEF约瑟 | 应用范围：电流 | 额定电压：250V |
| 是否专供外贸：否 | 型号：JL-13 | 额定电流：10A |
| 产品系列：JL系列 | 3C额定电压范围：36V以下 | 触点形式：一开一闭 |
| 最小包装数：1 | 主要下游平台：其他 | 有可授权的自有品牌：是 |
| 应用领域：五金工具 |
一、产品概述

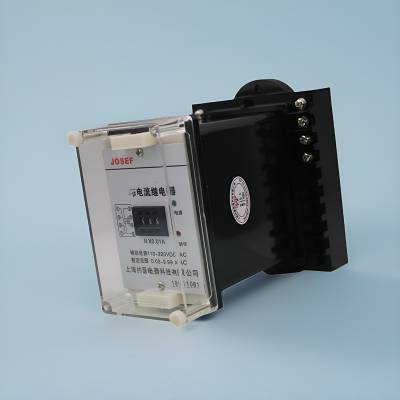

JL-13静态电流继电器（以下简称“本继电器”）是一款用于发电机、变压器和输电线的过负荷及短路保护装置中的启动元件。它采用集成电路静态型设计，具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点。在提供直流辅助电源后，本继电器可以完全替代传统的电磁型电流继电器。
二、主要技术参数
整定范围：0.1-99.9A。这一宽广的整定范围使得该继电器能够适用于多种电流保护场景，且改变整定值无需校验，方便用户操作。
辅助电源：支持220V直流电压，同时也可根据需求选择其他电压等级，如110V、48V等。
功率消耗：
交流回路功耗：小于0.5VA（在交流额定值***时）。
直流回路功耗（如有提供辅助电源时）：具体值可能因型号和实际应用场景而异，但通常较低。
整定误差：
在基准条件下，整定平均误差的值不大于3%。
在辅助电压80%~110%变化范围内，任一整定值整定误差的值应不大于4%。
动作时间与返回时间：
1.1倍整定值的动作时间不大于30ms（部分资料中提及不大于25ms，具体以实际产品为准）。
返回时间不大于27ms。
返回系数：0.90~0.95，确保继电器在电流恢复正常时能够可靠返回。
绝缘电阻与介质强度：
绝缘电阻：继电器各带电端子对外露非带电端子或外壳之间，具有较高的绝缘电阻值，确保电气安全。
介质强度：继电器能承受一定电压等级的交流电压试验，无击穿或闪络现象。
三、产品特点
高精度：采用进口集成电路构成，确保测量和控制的准确性。
低功耗：整体功耗较低，符合节能环保要求。
宽范围：整定范围宽，适应不同电流保护需求。
易整定：采用拔码开关整定电流值，整定直观方便。
高可靠性：经过严格的质量控制和测试，确保产品在高负荷和恶劣环境下仍能可靠工作。
