| 品牌：JOSEF约瑟 | 应用范围：电压 | 额定电压： 100V |
| 是否专供外贸：否 | 型号： JY-1A/D | 额定电流：2A |
| 产品系列：JY-1A、JY-1C | 3C额定电压范围：36V以下 | 触点形式：一开一闭 |
| 最小包装数：1 | 有可授权的自有品牌：是 | 应用领域：网络通信 |
基本参数

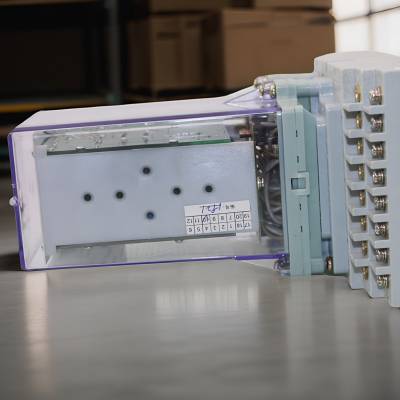

型号：JY-1A/D
额定电压（交流）：Un=100V
频率：Fn=50Hz
额定直流电压：UN=220VDC
接线方式：带板前接线底座
产品用途
JY-1A/D电压继电器是静态型、瞬动交流电压继电器，主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的动作元件。该继电器由集成电路构成执行回路，具有灵敏度高、动作时间快、功耗小、整定方便等特点。
技术特点
灵敏度高：继电器对电压变化反应迅速，能够及时动作。
动作时间快：在过电压或低电压条件下，继电器能够迅速切断电路，保护设备安全。
功耗小：继电器在工作过程中功耗较低，适合长时间运行。
整定方便：继电器动作值可通过面板上的拨码开关进行整定，操作简便。
工作原理
JY-1A/D电压继电器的工作原理大致如下：
由电压-电压变换器将输入电压变换成适当的电压。
通过动作值的整定和有源带通滤波，进行全波整流。
利用其脉动电压进行比较，并由检测器对积分电平时行判断。
当积分电平超出检测电平时，检测器输出高电平，驱动出口继电器动作。
技术参数
额定值：
额定交流电压：100V（另有400V可选）
额定辅助直流电压：48V、110V、220V
整定范围：1240V（另有40440V可选）
动作时间：
过电压-12倍整定值时：不大于50ms
低电压-0.8倍整定值时：不大于50ms
返回时间：低电压-电压瞬时变化从0.8倍至1.2倍整定值时不大于50ms
动作一致性：不大于1%
定值误差：不大于±5%
返回系数：过电压不小于0.9，低电压不大于1.1
功耗：
交流功耗：额定电压时，不大于1VA
直流功耗：在额定辅助直流电压下，继电器动作前功耗不大于3W，动作后功耗不大于6W
触点功能：
当时间常数为5ms的电感性负载时，继电器触点断开容量为交流电压250V时，电流不大于2A；直流电压为24V时，电流不大于***（Y-1A例外）
工作条件
大气压：80kPa-106kPa
环境温度：-10°C-+50°C
空气相对湿度：不高于90%（月平均***温度20°C）
使用环境：不允许有较强的外磁感应强度、导电尘埃、破坏金属和绝缘的腐蚀性气体、爆炸危险及充满尘埃的介质、较严重的霉菌存在、较强的振动与冲击。同时，使用地方应当有防雨、雪、风沙装置及没有充满水蒸汽。
电压继电器 JY-1A/2 DC220V 板后不带底座
"电压继电器 JY-1A/D
Un=100V,Fn=50Hz UN=220VDC 带板前接线底座"
"电压继电器 JY-1A/1 AC100V DC48V 板后接线
"
电压继电器 JY-1AD/G 15-130V 导轨安装
低电压继电器 JY-1C/2(X) 整定电压：1~140VAC 工作电压：85~260VAC/DC
电压继电器 JY-1C/2 板后接线
