| 产品特性：控制系统 | 应用范围：信号 | 品牌：JOSEF约瑟 |
| 型号：DX-111F | 额定电流：*** | 额定电压：380V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 |
DX-110系列信号继电器
DX-111F信号继电器 DX-115信号继电器
DX-114信号继电器 DX-113信号继电器
DX-112信号继电器 DX-111信号继电器
一、产品概述

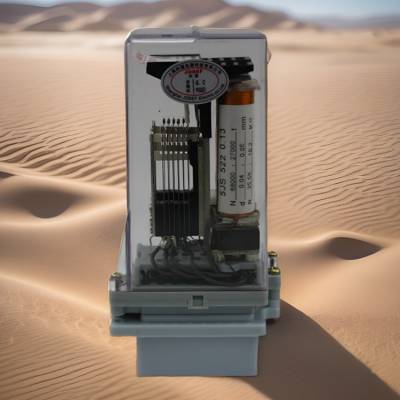

DX-111F信号继电器属于DX-110系列信号继电器的一种，主要用于电力系统二次回路及工业化控制回路中，作为故障指示及报警之用。它结合了电磁系统和接触系统，并具备信号显示功能，能够清晰地指示电路的状态。
二、结构特点
外壳设计：采用引进的Combiflex凸出式模数化插入结构，便于安装和更换。
信号显示：信号牌为四条横条显示，颜色有红黄二种，显示清晰且视角宽广，方便用户观察和判断电路状态。
功能特性：具有机械掉牌信号、磁保持和电复归功能。当继电器线圈加入激励量后，由于磁铁的磁力使衔铁保持在吸合位置，触点闭合信号牌显示；当复归线圈上加入短时复归电压时，继电器恢复至释放状态。
安装单元：一个安装单元中可装二个继电器单元，提高了空间利用率。
线圈类型：线圈为直流激磁，适用于直流电路环境。
三、技术参数
DX-111F信号继电器的技术参数包括但不限于以下几点：
额定电压：根据具体型号和配置，额定电压范围广泛，如24V、48V、110V、220V等。
额定电流：同样根据具体型号和配置，额定电流也有所不同，如1.0A、2.0A等。
动作值：电压型继电器的动作值一般小于70%额定值；电流型继电器的动作值则小于90%额定值。
动作时间：电压型继电器的动作时间一般为30ms；电流型继电器在2倍额定电流下的动作时间为15ms。
线圈功耗：电压型继电器的线圈功耗一般不超过1.5W；电流型继电器的线圈功耗则不超过0.1W，复归电压功耗不超过2W。
绝缘耐压：继电器具有较高的绝缘耐压性能，一般为50Hz、1min、2kV；线圈与线圈间的绝缘耐压为1kV。
冲击电压：继电器能承受较高的冲击电压，一般为5kV。
地震波冲击：能耐受5-15Hz中等震级的地震波冲击。
四、应用领域
DX-111F信号继电器广泛应用于电力系统、工业自动化控制、机械设备、冶金、化工等领域，作为故障指示、报警及自动控制的重要元件。
五、使用注意事项
在使用DX-111F信号继电器时，应确保所加电压和电流不超过其额定电压和额定电流范围。
继电器应安装在通风良好、无腐蚀性气体和尘埃的环境中，以确保其正常运行和延长使用寿命。
在安装和更换继电器时，应遵循相关操作规程和安全规范，确保人员和设备的安全。
综上所述，DX-111F信号继电器是一种性能稳定、功能强大的信号指示设备，在电力系统和工业自动化控制中发挥着重要作用。
