| 应用范围：漏电保护 | 品牌：JOSEF约瑟 | 型号：ZLR-T81 |
| 额定电流：100A | 额定电压：220V | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 产品系列：ZLR-G系列 | 触点形式：一开一闭 |
| 种类：漏电继电器 | 应用领域：测量仪器 | 系列： |
一、产品概述

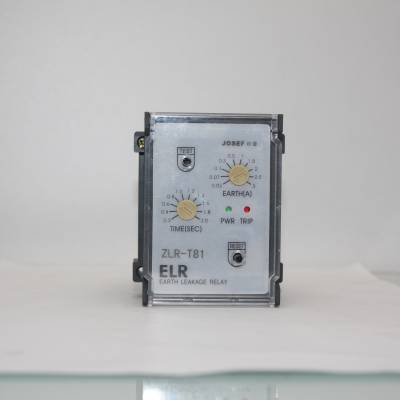

型号：ZLR-T81 200A
类型：漏电继电器
功能：检测并切断漏电电流，防止电气火灾和触电事故
二、主要用途
ZLR-T81 200A漏电继电器适用于交流电压为380V至1140V，频率为50Hz的系统中，电流范围为1***至4000A的线路中，进行有无中性点漏电保护。它广泛应用于煤矿、电力、冶金、化工、建筑等行业的电气系统中，作为漏电保护的重要组成部分，保护设备和人员的安全。
三、技术特点
高灵敏度：能够准确检测并切断漏电电流，防止电气火灾和触电事故。
安装方便：支持导轨安装和嵌入面板安装，适应不同的安装场合需求。
动作可靠：继电器动作可靠，连续供电稳定，确保在漏电情况下能够及时切断电源。
调节灵活：部分型号支持双可调功能，可根据实际需求调整漏电动作电流和动作时间。
声光报警：可配备蜂鸣器、信号灯等声光器件，结合组成漏电报警装置，提高安全性。
四、技术参数
额定电压：380V、660V、690V、1140V（可选）
额定电流：200A（具体型号可能有所不同）
漏电动作电流：根据具体型号和设置可调，通常为几毫安至几百毫安不等。
漏电不动作电流：通常为漏电动作电流的一半或***。
动作时间：延时型或快速型可选，具体根据产品型号和设置而定。
互感器孔径：根据配套零序互感器的型号而定，常见的有M25、M45（45mm）、M75等规格。
五、工作原理
ZLR-T81 200A漏电继电器通过零序电流互感器检测主线路中的漏电电流。当主线路没有漏电时，零序电流互感器感应到的电流矢量和为零或极微。当主线路上有漏电或人触电时，零序电流互感器感应到一个不平衡的电流矢量和信号，该信号经电子线路处理后，当漏电电流达到设定值时，继电器动作，通过其常开、闭点控制主线路断路器或接触器断开，从而切除故障线路达到保护的目的。
