价 格
订货量
￥300.00
1 - 99
￥280.00
100 - 499
￥260.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500
| 品牌：JOSEF约瑟 | 应用范围：中间 | 额定电压：220V |
| 是否专供外贸：否 | 型号：JZS-7/2214 | 额定电流：10A |
| 触点负载：40W | 触点形式：一开一闭 | 有可授权的自有品牌：是 |
| 应用领域：电工电气 |
一、产品概述

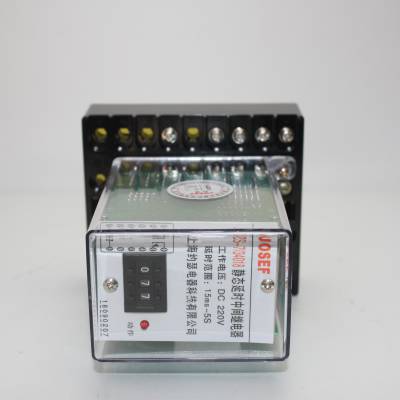

JZS-7/2214是一款可调延时动作带瞬动中间继电器，采用板前接线方式，适用于电厂、矿山等应用场景。
二、主要技术参数
额定电压：220VDC（控制电源电压也可为220VAC，交直流通用）
额定电流：***
整定电流：***
额定功率：小于5W
触点容量：250VAC ***（或根据具体型号有所不同）
动作时间：小于15ms（可调延时动作）
控制方式：电磁式
触点方式及数量：4常开2转换
安装方式：导轨安装
灭弧介质：2kV
外形尺寸：60*80*79.5mm
重量：0.5kg
三、接线方法
准备工具：确保有合适的螺丝刀、剥线钳、绝缘胶带等接线工具。
确认电源：在接线前，确认控制电源的电压和频率与继电器规格相符。
接线端子：根据继电器上的接线图，找到对应的接线端子。JZS-7/2214继电器通常具有多个接线端子，包括公共端子、常闭触点、常开触点等。
剥线并连接：使用剥线钳剥去电线外皮，露出适当长度的铜芯。将铜芯插入对应的接线端子中，并使用螺丝刀紧固。
检查接线：接线完成后，仔细检查每个接线端子是否紧固牢固，确保没有松动或接触不良的情况。
通电测试：在确认接线无误后，对继电器进行通电测试。观察继电器是否能正常动作，并检查各触点是否按预期闭合或断开。
四、注意事项
安全操作：在接线和测试过程中，务必遵守安全操作规程，确保人身和设备安全。
正确接线：严格按照继电器上的接线图和说明书进行接线，避免接错或接反导致继电器无法正常工作。
维护检查：定期对继电器进行检查和维护，确保其处于良好的工作状态。
环境要求：继电器应安装在干燥、通风、无腐蚀性气体的环境中，以确保其长期稳定运行。
系列型号：
JZS-7/221静态可调延时中间继电器；JZS-7/2201静态可调延时中间继电器；
JZS-7/241静态可调延时中间继电器；JZS-7/2401静态可调延时中间继电器；
JZS-7/222静态可调延时中间继电器；JZS-7/242静态可调延时中间继电器；
JZS-7/223静态可调延时中间继电器；JZS-7/2203静态可调延时中间继电器；
JZS-7/243静态可调延时中间继电器；JZS-7/2403静态可调延时中间继电器；
JZS-7/224静态可调延时中间继电器；JZS-7/2204静态可调延时中间继电器；
JZS-7/244静态可调延时中间继电器；JZS-7/2404静态可调延时中间继电器；
JZS-7/225静态可调延时中间继电器；JZS-7/2205静态可调延时中间继电器；
JZS-7/245静态可调延时中间继电器；JZS-7/2405静态可调延时中间继电器；
JZS-7/226静态可调延时中间继电器；JZS-7/2206静态可调延时中间继电器；
