价 格
订货量
￥300.00
1 - 99
￥285.00
100 - 499
￥265.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500
| 品牌：JOSEF约瑟 | 应用范围：时间 | 额定电压：250V |
| 是否专供外贸：否 | 型号：DS-23 | 额定电流：2A |
| 3C额定电压范围：36V以下 | 触点形式：一开一闭 | 最小包装数：1 |
| 有可授权的自有品牌：是 | 应用领域：电工电气 |
一、基本特性

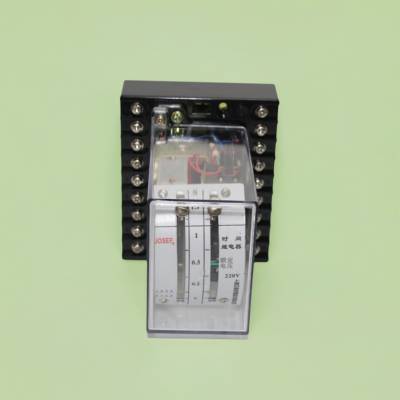

型号：DS-23。
类别：作为辅助元件用于各种保护和自动控制线路中，使被控元件的动作得到可调节的延时。
工作原理：电磁式。具体为一电磁铁带动一钟表延时机构，电磁铁可以由直流或交流电源供电。
二、技术参数
触点配置：具有一付瞬动转换触点，一付滑动延时主触点和一付终止延时主触点。
额定电压：根据具体型号有所不同，但通常包括直流24V、48V、110V、220V以及交流110V、127V、220V、380V等。
延时整定范围：2.5~10s，根据具体型号有所不同。
动作时间变差：在规定的整定值上，测量多次得到的和最小动作时间之差，DS-23型号的时间继电器通常此值为±0.3s。
功率消耗：不大于一定值（具体与型号和是否带“C”有关，例如不带“C”的不大于10W，带“C”的不大于7.5W）。
动作值与返回值：动作值通常不大于70%（或75%，根据型号而定）的额定电压；返回值则不小于5%的额定电压。
触点容量：在电压不超过250V、电流不超过***、时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10^4次。输出触点长期允许接通电流为***。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
三、应用与安装
应用范围：DS-23时间继电器适用于各种保护和自动控制电路中，用于实现被控元件动作的延时控制。
安装要求：继电器应装在与水平面垂直的屏板上，并且在投入运行前应使继电器通电动作，以检查各运动部位是否能复归至原位，避免引起延时的误差。
DS-20系列时间继电器
DS-21时间继电器；
DS-22时间继电器；
DS-23时间继电器；
DS-24时间继电器；
DS-21C时间继电器；
DS-22C时间继电器；
DS-23C时间继电器；
DS-24C时间继电器；
DS-25时间继电器;
DS-26时间继电器;
DS-27时间继电器;
DS-28时间继电器;
