| 应用范围：中间 | 品牌：上海约瑟 | 型号：DZY-220X |
| 额定电流：3a | 额定电压：220v | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 产品系列：DZY-200系列 | 触点切换电流：3A |
| 触点切换电压： | 触点形式： 一开一闭 | 最小包装数：1 |
| 应用领域：电工电气 |
一、基本概述

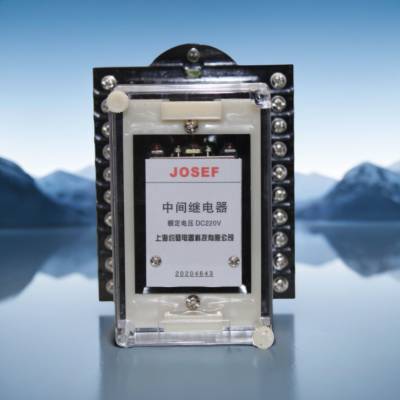

类型：DZY-220X中间继电器属于阀型电磁式继电器，特别地，DZY代表直流电压型中间继电器，而带有“X”的型号表示在基本型（如DZY-220）的基础上增加了一副带机械保持的动合信号触点，并带有动作信号指示器。
应用场景：该继电器广泛用于交直流操作的各种保护和自动控制装置中，如电力系统、工业自动化控制、交通运输、石油化工等领域，承担着增加触点数量、提高控制精度和稳定性的重要任务。
二、产品特点
高可靠性：DZY-220X中间继电器采用优质材料和***工艺制造，具有较长的使用寿命和较低的故障率。
通用性强：该继电器具有多种规格和型号，适用于不同的应用场景和需求。
易于维护：其结构简单，拆卸方便，便于维护和保养。
增加触点数量和容量：专为增加保护和控制回路的触点数量和触点容量而设计。
三、技术参数
触点接通能力：主触点长期允许通过电流为***，信号触点长期允许通过电流3A。
触点间隙与超行程：动触点与静触点的间隙不小于2mm；动合触点的超行程为0.3mm~0.5mm。
触点压力：动合触点闭合后的压力不小于0.1N，动断触点压力不小于0.08N。
动作值：继电器动作电压为额定电压的30%~70%。
保持值：保持电压不大于额定保持电压的70%，保持电流不大于额定保持电流的80%。
返回值：不小于额定值的5%。
介质强度：各导电电路连在一起与外露的非带电金属部分及外壳之间，以及线圈电路与触点电路之间，应能承受2kV（有效值）、50Hz的交流试验电压，历时1min的试验，而无绝缘击穿或闪络现象。
热性能：当环境温度为40℃时，电压绕组长期耐受110%额定电压，温升不大于65℃；电流绕组能耐受3倍额定电流，历时5s。
四、使用注意事项
选型：在选择DZY-220X中间继电器时，需考虑实际负载需求、操作频率、安装方式以及环境条件等因素。
接线：接线时应注意电源的正负极，避免接反导致继电器损坏。
维护：在使用过程中应避免频繁通断，以延长继电器的使用寿命。同时，在维护和保养过程中，应遵循制造商的指导说明，确保***。
