价 格
订货量
￥270.00
1 - 198
￥250.00
199 - 298
￥230.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥299

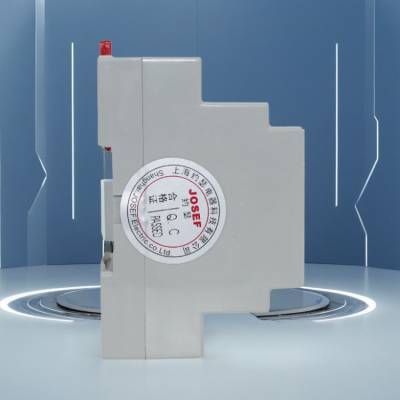

| 应用范围：漏电 | 品牌：JOSEF约瑟 | 型号：RLJ-25F |
| 额定电流：800A | 额定电压：220V | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 产品系列：RLJ系列 | 触点负载：250V3A |
| 触点形式：一开一闭 | 最小包装数：1 | 种类：不可调漏电继电器 |
| 应用领域：网络通信 |
一、产品概述
RLJ-25F漏电继电器适用于交流电压至660V，频率为50Hz，电流至1500A及以下漏电继电器中性点接地电路中。该继电器可与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，用于漏电和触电保护。同时，它还可以配备蜂鸣器、信号灯等各种声光指示器件，结合组成漏电报警装置。
二、主要特点
体积小、安装方便：RLJ-25F漏电继电器采用导轨安装方式，体积小，安装方便快捷，适用于各种控制柜和配电箱。
动作值固定分档可调：继电器的动作电流可在一定范围内分档可调，用户可根据实际需求选择合适的动作值。
动作可靠、连续供电稳定：继电器采用***的电子线路和试验回路设计，动作可靠，连续供电稳定，能够准确检测并切断漏电故障线路。
操作简易：继电器具有手动复归功能，操作简易，用户可通过按下复归按钮使继电器返回初始状态。
三、技术参数
动作电流：30~500mA可调（具体范围可能因不同厂家或型号而有所差异）。
动作时间：快速型动作时间小于0.1秒，延时型动作时间可选0.1秒、0.2秒、0.5秒等。
额定剩余不动作电流：一般为动作电流的50%。
复归方式：手动复归。
互感器孔径：25mm（还有其他孔径如45mm、100mm、150mm、200mm或方形非标可选）。
功耗：小于或等于5W。
绝缘性能：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。同时，继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象。
环境条件：环境温度为-15℃55℃，工作电压不大于120%额定电压，周围磁场强度小于0.5mT，环境相对湿度不大于90%，大气压力为80110KPa，海拔高度不大于2500米。
四、工作原理
RLJ-25F漏电继电器主要由零序电流互感器、电子线路、试验回路及出口继电器组成。其工作原理如下：
当主线路没有漏电时，零序电流互感器的矢量和等于零或极微。
当主线路上有漏电或人触电时，零序互感器感应到一个不平衡的电流矢量和信号，并送入主机进行放大。
主机检测漏电流是否超过整定值，当漏电电流达到动作值时，使可控硅导通触使继电器动作。
继电器动作后，利用常开、闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。
RLJ-25F不可调漏电继电器；RLJ-32F不可调漏电继电器；RLJ-40F不可调漏电继电器；
RLJ-63F不可调漏电继电器；RLJ-100F不可调漏电继电器；RLJ-200F不可调漏电继电器；
RLJ-250F不可调漏电继电器；RLJ-320F不可调漏电继电器；RLJ-400F不可调漏电继电器；
RLJ-630F不可调漏电继电器；RLJ-800F不可调漏电继电器；RLJ-1000F不可调漏电继电器；
RLJ-1500F不可调漏电继电器；RLJ-25FS不可调漏电继电器；RLJ-32FS不可调漏电继电器；
RLJ-40FS不可调漏电继电器；RLJ-63FS不可调漏电继电器；RLJ-100FS不可调漏电继电器；
RLJ-200FS不可调漏电继电器；RLJ-250FS不可调漏电继电器；RLJ-320FS不可调漏电继电器；
RLJ-400FS不可调漏电继电器；RLJ-630FS不可调漏电继电器；RLJ-800FS不可调漏电继电器；
RLJ-1000FS不可调漏电继电器；RLJ-1500FS不可调漏电继电器；
