| 产品特性：控制系统 | 应用范围：中间 | 品牌：JOSEF约瑟 |
| 型号：DZ-3/Z1 | 额定电流：*** | 额定电压：220V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 产品系列：DHC2-3 |

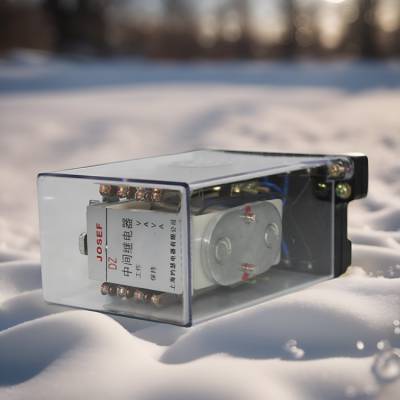

DZ-3/Z型中间继电器
DZ-3/Z5中间继电器，DZ-3/Z3中间继电器，
DZ-3/Z4中间继电器，DZ-3/Z2中间继电器，
DZ-3/Z1中间继电器
一、主要特点
电磁式、螺管结构：采用电磁式工作原理和螺管结构，使得继电器具有稳定的性能和较长的使用寿命。
触点对数多、容量大：继电器触点对数较多，且容量大，能够满足各种控制和保护电路的需求。
直流操作、动作快：采用直流操作方式，动作迅速，响应时间短，提高了电路的可靠性和稳定性。
二、技术参数
额定电压：交流额定电压可选220V、110V等；直流额定电压可选220V、110V、48V、24V等。
触点形式：触点形式灵活多样，包括8动合、6动合2动断、4动合4动断、2动合6动断等多种组合方式，可根据实际需求进行选择。
动作时间：继电器的动作时间不大于60ms（部分资料可能显示更短的动作时间，如5ms，这可能与具体型号或测试条件有关）。
功率消耗：在额定电压下，继电器的功率消耗不大于4W。
触点容量：在交流或直流220V下，触点的较大流通能力为1***；触点长期允许通过电流为***。
电寿命和机械寿命：中间继电器的电寿命为5×104次。
三、壳体结构
继电器壳体结构采用JK-1（凸出式后接线）、JKF-1Q（凸出式前接线）和JK-6/1（嵌入式后接线）等标准组件，便于安装和接线。
四、应用范围
DZ-3/Z1中间继电器广泛应用于电厂、矿山、工业自动化控制、电力系统控制等领域，作为保护和自动控制装置中的辅助元件，用于扩大被控电路、提高接触能力。
五、使用注意事项
选型：根据电路的需求选择适合的中间继电器型号，注意其额定电压、触点形式、容量等配置。
安装：应按照产品说明书中的安装指南进行正确安装，确保固定和接线可靠牢固。
接线：接线时应注意中间继电器的引脚编号和接线顺序，避免短路或损坏继电器。
维护：定期检查中间继电器的运行状态，及时清洁和维护触点等部件，确保其正常工作。
综上所述，DZ-3/Z1中间继电器以其稳定的性能、多样的触点形式和广泛的应用范围，在保护和自动控制领域中发挥着重要作用。
