价 格
订货量
￥300.00
1 - 199
￥285.00
200 - 499
￥260.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500
| 品牌：JOSEF约瑟 | 应用范围：双位置 | 额定电压：110~220VDC/AC |
| 是否专供外贸：否 | 型号： UEG/C-3H3D | 额定电流：*** |
| 产品系列：UEG/C系列双位置中间继电器 | 触点负载：250V/8A | 触点形式：四开四闭 |
| 线圈电源：AC220V | 最小包装数：1 | 触点切换电压：220V |
| 线圈功率：≤3W | 有可授权的自有品牌：是 | 应用领域：电工电气 |
一、基本概述

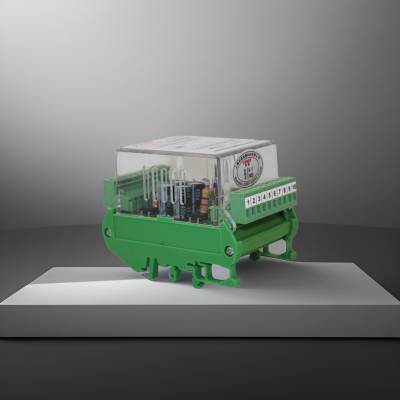

品牌与型号：上海约瑟，UEG/C-3H3D。
额定电压：DC220V
类型：双稳态中间继电器。
二、技术参数
动作值范围：50%Un可靠不动作，80%Un可靠动作（Un为额定电压）。
复归值范围：50%Un可靠不复归，80%Un可靠复归。
额定电压动作时间：≤8ms。
额定电压返回时间：≤8ms。
额定功率：不大于3W。
接点大电流：8A。
接点容量：8A@250VAC/30VDC。
耐压性能：线圈与接点间耐压为2000VAC（1分钟）。
绝缘电阻：≥100MΩ。
漏电流：≤10mA。
温度范围：
工作温度：-40℃~+70℃。
存储温度：-40℃~+85℃。
三、工作原理
双稳态继电器由触发器、控制电路和输出继电器等部分组成。触发器是由两个互补的晶体管组成的双稳态触发器。当输入信号改变时，触发器的输出也会相应地改变，从而控制输出继电器的状态。双稳态继电器的控制电路会根据输入信号的变化来控制触发器的状态，从而实现双稳态继电器的工作状态切换。
具体来说，双稳态继电器具有两个线圈，每个线圈串接一个触点（一常开一常闭）。无电时，通过磁铁的作用力使衔铁固定在初始位置上。当给常闭接点所在线圈加电时，线圈得电使衔铁动作，动作后由磁铁将其固定在动作后的位置上。同时，衔铁动作会使两线圈的串联接点位置切换，原来的常闭接点打开使线圈失电，而原常开接点闭合，所对应的线圈处于准备得电动作状态。由于是靠磁铁机械保持，因此控制电源消失后其位置会保持在控制电源消失前的状态。
四、应用与特点
应用：双稳态继电器在电力系统和工业自动化装置中广泛应用，包括接点重动、容量扩展、电气隔离以及自动化控制、电力系统保护和电气设备的控制等领域。
特点：
具有两种稳定的工作状态，可在两种状态之间切换。
稳定性好、可靠性高，能在各种恶劣环境条件下正常工作。
结构紧凑、体积小、重量轻，易于安装和维护。
具有较高的开关速度和较长的使用寿命。
系列型号：
双稳态中间继电器 UEG/C-4H4D DC110V
双稳态中间继电器 UEG/C-2H DC220V
双稳态中间继电器 UEG/C-2H DC220V
双稳态继电器 UEG/C-3H3D DC220V
双稳态中间继电器 UEG/C-6H 110VDC
双稳态中间继电器 UEG/C-5H5D DC220V
