| 产品特性：JOSEF约瑟 | 应用范围：中间 | 品牌：上海约瑟 |
| 型号：DZ-16 | 额定电流：*** | 额定电压：220V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 产品系列：DHC2-3 |
DZ-10系列中间继电器
DZ-17中间继电器

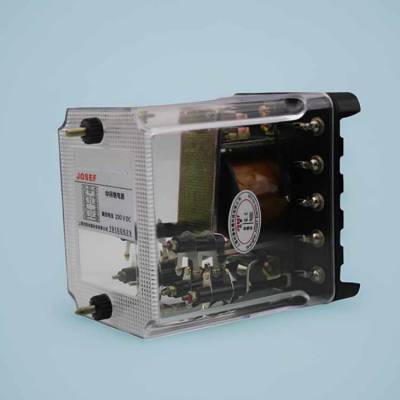

DZ-16中间继电器
DZ-15中间继电器
一、产品概述
DZ-16中间继电器属于DZ-10系列中间继电器的一种，作为辅助继电器，主要用于各种保护线路中，以增加主保护继电器的触点数量或接点容量。它具有电磁式瞬时动作的特点，拍合式结构，动作后靠弹簧返回。
二、产品特点
触点形式：DZ-16中间继电器具有三寸动合和一付动断触点，能够满足多种控制需求。
动作与返回特性：
动作值：不大于70%额定电压值。
返回值：不小于额定值的5%。
动作时间：在额定值不大于45ms。
返回时间：当输入激励量由额定值降至零时，继电器的返回时间不大于60ms。
功率消耗：不大于7W，节能高效。
触点容量：在电压不超过250V，电流不超过***，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10^4次。输出触点长期允许接通电流为***。
介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
三、技术指标
额定电压：DC 12V、48V、110V、220V等（具体根据产品型号而定）。
动作与返回电压、时间等参数如上所述。
触点形式及数量：三寸动合和一付动断触点。
外形尺寸及安装开孔图等，需根据具体产品型号及生产厂家提供的信息确定。
四、应用场景
DZ-16中间继电器广泛应用于电力系统和工业自动化控制中，如：
用于电力系统保护回路中，作为辅助继电器，增加主保护继电器的触点数量或接点容量。
在工业自动化控制系统中，实现信号转换和控制功能。
五、注意事项
在使用前，请仔细阅读产品说明书，确保正确安装和使用。
在安装过程中，请遵循相关电气安全规范，确保操作安全。
定期对继电器进行检查和维护，确保其正常运行。
如遇故障或损坏，请及时联系生产厂家或专业维修人员进行维修或更换。
综上所述，DZ-16中间继电器以其独特的触点形式、优良的动作与返回特性以及广泛的应用场景，在电力系统和工业自动化控制中发挥着重要作用。
