价 格
订货量
￥290.00
1 - 199
￥275.00
200 - 499
￥245.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500
| 应用范围：漏电保护 | 品牌：JOSEF约瑟 | 型号：JD3-40/13 |
| 额定电流：100A | 额定电压：220V | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 产品系列：JD3系列 | 触点形式：一开一闭 |
| 最小包装数：1 | 种类：漏电继电器 | 应用领域：五金工具 |
一、产品概述

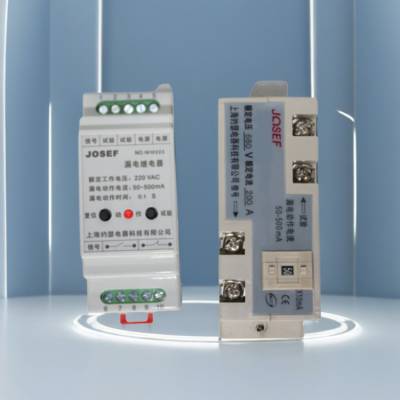

JD3-40/13漏电继电器适用于交流电压至660V或更高的TN、TT、和IT系统，频率为50Hz。它通过零序电流互感器检测出超过整定值的零序（剩余）漏电电流，并与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，用于漏电和触电保护。此外，该继电器还可配备蜂鸣器、信号等各种声光器件，结合组成漏电报警装置。
二、产品特点
动作可靠：JD3-40/13漏电继电器采用***的电子线路和零序电流互感器，能够准确检测漏电电流，并在达到动作值时迅速动作，切断故障线路，确保用电安全。
连续供电稳定：该继电器具有稳定的供电性能，能够在各种恶劣环境下保持正常工作，确保电力系统的稳定运行。
操作简易：继电器采用导轨安装方式，结构简单，操作方便，易于维护和更换。
适应性强：JD3-40/13漏电继电器能够适应各地用户的需求，可用于对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾。同时，它还可用于对人体触电提供间接接触保护。
三、技术参数
动作电流：50~500mA分挡或可调，具体值可根据用户需求进行设定。
动作时间：分为快速型和延时型两种。快速型动作时间小于0.1秒；延时型动作时间可选0.1秒、0.2秒、0.5秒等。
额定剩余不动作电流：通常为动作电流的一半，即25~250mA。
互感器孔径：提供多种规格可选，如25mm、45mm、100mm、150mm、200mm或方形非标等。
功耗：在额定电压下，功耗不大于5W。
绝缘性能：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。同时，继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
环境条件：环境温度为-15℃~55℃；工作电压不大于120%额定电压；工作位置任意；周围磁场强度小于0.5mT；环境相对湿度不大于90%；大气压力80~110KPa；温度-25℃~+70℃；海拔高度不大于2500米。
四、工作原理
JD3-40/13漏电继电器的工作原理基于零序电流互感器的工作原理。当主线路没有漏电时，零序电流互感器的矢量和等于零或极微。当主线路上有漏电或人触电时，零序互感器就感应到一个不平衡的电流矢量和信号。此信号经电子线路处理后，当漏电电流达到动作值时，使可控硅导通触使继电器动作。继电器动作后，利用常开、闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。
五、应用范围
JD3-40/13漏电继电器广泛应用于电力系统、工业自动化控制、建筑等领域中的漏电保护和触电保护。它可用于对线路进行接地故障保护、防止电气火灾以及提供人体触电的间接接触保护等。
系列型号：
JD3-16F漏电继电器；JD3-16FS漏电继电器；JD3-25F漏电继电器；JD3-25FS漏电继电器；
JD3-32F漏电继电器；JD3-32FS漏电继电器；JD3-40F漏电继电器；JD3-40FS漏电继电器；
JD3-63F漏电继电器；JD3-63FS漏电继电器；JD3-100F漏电继电器；JD3-100FS漏电继电器；
JD3-200F漏电继电器；JD3-200FS漏电继电器；JD3-250F漏电继电器；JD3-250FS漏电继电器；
JD3-320F漏电继电器；JD3-320FS漏电继电器；JD3-400F漏电继电器；JD3-400FS漏电继电器；
JD3-630F漏电继电器；JD3-630FS漏电继电器；JD3-800F漏电继电器；JD3-800FS漏电继电器；
JD3-1000F漏电继电器；JD3-1000FS漏电继电器；JD3-1500F漏电继电器；JD3-1500FS漏电继电器；
