| 产品特性：控制系统 | 应用范围：中间 | 品牌：JOSEF约瑟 |
| 型号：ZJ3-4B | 额定电流：*** | 额定电压：220V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 产品系列：DHC2-3 |
ZJ3中间继电器
ZJ3-1BH中间继电器,ZJ3-2BH中间继电器,
ZJ3-3BH中间继电器,ZJ3-4BH中间继电器,
ZJ3-5BH中间继电器,ZJ3-5中间继电器,
ZJ3-4中间继电器,ZJ3-3中间继电器,
ZJ3-2中间继电器,ZJ3-1中间继电器,
一、产品概述

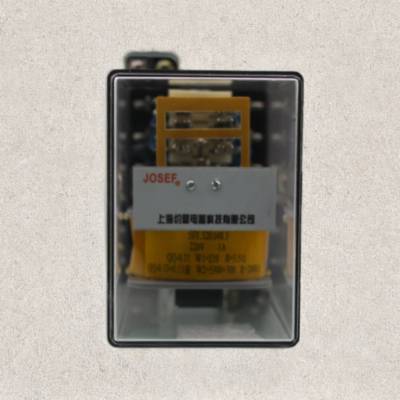

ZJ3-4B快速中间继电器（以下简称继电器）是ZJ3-B系列中的一种，主要用于直流操作的各种保护和自动线路中，作为出口继电器或扩大继电器的控制范围。通过增加保护和控制回路的触点数量和触点容量，继电器在电力系统中发挥着至关重要的作用。
二、主要特点
电磁式快速动作：继电器采用电磁式工作原理，当电压加在线圈两端时，衔铁向闭合位置运动，触点随连接在衔铁上的绝缘支架运动而闭合或断开，实现快速动作。
多绕组组合：ZJ3-4B继电器具有一个电压绕组和三个电流保持绕组，这种设计使得继电器在动作和保持过程中具有更高的灵活性和稳定性。
触点容量大：继电器的触点容量大，能够承受较大的电流和电压，确保电路的稳定性和可靠性。
动作值准确：电压型继电器的动作电压为额定电压值的50%~70%，电流型继电器的动作电流不大于额定电流的80%，确保继电器在规定的电压或电流范围内准确动作。
保持值稳定：电流保持时不大于额定电流的80%，确保继电器在保持状态下具有稳定的性能。
三、技术参数
额定电压：220V、110V、48V、24V（可根据实际需求选择）。
额定保持电流：0.2***、0.***、1A、2A、4A（可根据实际需求选择）。
动作值：电压型继电器的动作电压为50%~70%的额定电压值；电流型继电器的动作电流不大于80%额定电流。
保持值：电压保持时不大于70%额定电压；电流保持时不大于80%的额定电流。
返回值：不小于额定值的5%。
功率消耗：不大于8W（电压绕组）；每个电流绕组不大于2W。
介质强度：能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
触点容量：在电压不超过250V，电流不超过***，时间常数为5±0.75ms的直流有感负荷电路中，断开容量为50W。长期允许接通电流为***。
四、应用领域
ZJ3-4B快速中间继电器广泛应用于电力系统、工业自动化控制、轨道交通等领域，作为辅助继电器使用，以满足各种保护和自动控制线路的需求。
五、使用注意事项
选型：在选购ZJ3-4B快速中间继电器时，应根据电路的需求选择适合的继电器型号和规格，特别注意其额定电压、额定电流、触点形式等参数。
安装：继电器的安装应符合其使用说明，并确保固定和接线可靠牢固。同时，应注意继电器的安装位置和周围环境，避免受到振动、冲击和潮湿等因素的影响。
接线：接线时应仔细阅读接线图和使用说明书，确保接线正确无误。特别注意区分电源的正负极和控制信号的输入输出端。
维护：在使用过程中应定期检查继电器的工作状态和接线情况，及时发现并处理潜在问题。定期清洁继电器表面的灰尘和污垢，保持其良好的散热性能和绝缘性能。
综上所述，ZJ3-4B快速中间继电器以其高性能、可靠性和广泛的应用领域，在电力及自动化系统设备中发挥着重要作用。
