价 格
订货量
￥215.00
1 - 99
￥175.00
100 - 499
￥150.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500
| 产品特性：控制系统 | 品牌：JOSEF约瑟 | 应用范围：电流 |
| 额定电压：220 | 是否专供外贸：否 | 型号：DL-24C |
| 额定电流：2 | 产品系列：DL-20C | 3C额定电压范围：36V以下 |
| 触点形式：一开一闭 | 最小包装数：1 | 有可授权的自有品牌：是 |
| 应用领域：机械设备 |
系列型号：
DL-21C电流继电器;
DL-22C电流继电器;
DL-23C电流继电器;
DL-24C电流继电器;
DL-25C电流继电器;
一、产品概述

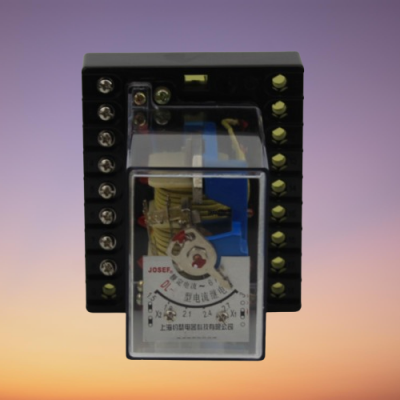

DL-24C电流继电器是DL-20C系列电流继电器的一种，主要用于发电机、变压器及输电线路的过负荷和短路的继电保护线路中，作为起动元件。该继电器采用JK-1壳体，具有返回系数高、动作时间快等特点。
二、工作原理
DL-24C电流继电器的工作原理基于电磁感应和电平检测。当被测量的交流电流经过隔离交流器后，会得到与被测电流成正比的电压U1。经过定值整定处理后再进行整流，整流后的电压经过滤波器，得到与U1成正比的直流电压U0。然后，将直流电压U0与直流参考电压进行对比。若参考电压高于直流电压，电平检测器就会输出正信号，使继电器处于一种工作的状态；如果参考电压低于直流电压，电平检测器就会输出负信号，导致继电器处于不动作的状态。
三、主要特点
高精度：采用进口集成电路组成，测量精度高，动作准确可靠。
快速动作：动作时间小于等于0.15秒，能够快速响应电流变化，保护电路安全。
返回系数稳定：返回系数高且稳定，提高了继电器的可靠性和稳定性。
结构紧凑：采用JK-1壳体，外形尺寸小，便于安装和携带。
四、技术参数
型号：DL-24C
返回系数：0.8
额定电流：0.08A~30A
动作时间：≤0.15s
整定范围：根据具体型号和应用场景有所不同，一般为3.0A等。
五、应用范围
DL-24C电流继电器广泛应用于电力系统、工业自动化控制等领域，用于过负荷和短路的继电保护，以及自动控制系统中作为辅助继电器，以增加触点的数量及容量，并在控制电路中传递中间信号。
六、使用与维护
使用前检查：在使用继电器前，应检查继电器在运输和储藏过程中是否损坏，确保继电器螺丝紧固件无松动。
正确接线：按照产品说明书和接线图进行正确接线，确保各引脚连接正确无误。
定期维护：定期对继电器进行维护检查，清理灰尘和更换磨损部件，以***其正常工作和使用寿命。
七、注意事项
环境温度：继电器应在规定的环境温度范围内使用，避免过高或过低的温度对继电器性能产生影响。
防潮防尘：继电器应存放在干燥、通风的环境中，避免受潮和灰尘污染。
安全操作：在调试和使用过程中，注意安全操作，避免触电或短路等危险情况。
综上所述，DL-24C电流继电器以其高精度、快速动作、返回系数稳定等特点，在电力系统、工业自动化控制等领域发挥着重要作用。在使用过程中，应遵循产品说明书和相关标准规范，确保其正常工作和使用寿命。
