价 格
订货量
￥360.00
1 - 49
￥300.00
50 - 99
￥250.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥100
| 产品特性：JOSEF约瑟 | 应用范围：电流 | 品牌：上海约瑟 |
| 型号：GL-15/5 | 额定电流：5 | 额定电压：220 |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 产品系列：GL-10系列过流继电器 |
| 触点负载：250V1A | 触点切换电流：1 | 触点切换电压：220 |
| 触点形式：一开一闭 | 防护特征：IP55 | 最小包装数：1 |
| 种类：过电流继电器 | 应用领域：电工电气 | 系列：GL-10系列过流继电器 |
系列型号：
GL-11过流继电器;
GL-12过流继电器;
GL-13过流继电器;
GL-14过流继电器;
GL-15过流继电器;
GL-16过流继电器;
GL-17过流继电器;
GL-11/10过流继电器;
GL-15/10过流继电器;
GL-17/10过流继电器;
GL-11/5过流继电器;
GL-15/5过流继电器;
GL-17/5过流继电器;
GL-12/10过流继电器;
GL-12/5过流继电器;
GL-13/10过流继电器;
GL-13/5过流继电器;
GL-14/10过流继电器;
GL-16/10过流继电器;
GL-14/5过流继电器;
GL-16/5过流继电器;
一、工作原理

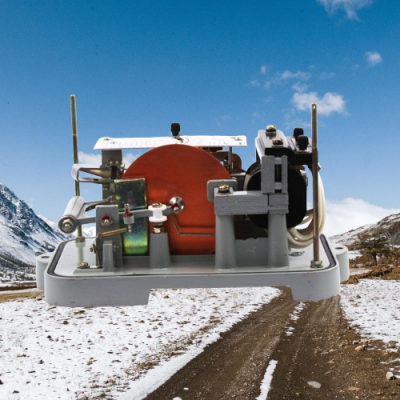

GL-15/5电流继电器的工作原理是复合式的，由公用一个线圈的感应式和电磁式的两个元件组成。当继电器的线圈通以交流电流时，在铁芯的遮蔽与未遮蔽部分产生两个具有一定相位差的磁通。此磁通与其在圆盘中感应的涡流相互作用，在圆盘上产生一转矩。随着通过线圈的电流的增加，圆盘越转越快，与圆盘同轴的蜗杆也是越转越快。当线圈中的电流达到整定的动作电流时，圆盘受作用力和反作用力的联合作用，带动扇型齿轮和可移动框架沿框架固定轴做顺时针转动，使扇型齿轮与蜗杆产生啮合。啮合后的扇型齿轮随着蜗杆的转动而上升，经过一段时间的上升，扇型齿轮的杆臂碰到衔铁左边的突柄。突柄随扇型齿轮的杆臂上升到一定程度时，衔铁吸向电磁铁，带动触点接通。
二、特性
反时限特性：当继电器线圈中的电流为整定值时，感应元件的动作时限与电流的平方成反比。随着电流的增加，导磁体饱和，动作时限逐渐趋于定值。但当线圈中的电流大到某一电流倍数（如28倍整定电流）时，电磁元件瞬时动作，此时继电器的动作时限具有反时限延时的特性。
***过度转换主触点：GL-15/5电流继电器具有一付***过度转换（先合后断）主触点，既具有反时限功能，也具有瞬动功能。这种触点的突出功能是在继电器动作过程中可以确保CT二次回路不会开路。
调整机构：继电器具有若干抽头，用以调整感应元件与电磁元件的动作电流。另外，通过倍流螺钉改变动铁与电磁铁之间的气隙来调整电磁元件动作电流。继电器还具有调整感应元件动作时间整定值的机构及主触点动作的信号牌。
三、应用
GL-15/5电流继电器主要用于电机、变压器等主设备以及输配电系统的继电保护回路中。当主设备或输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，***主设备及输配电系统安全。
四、技术参数
触点容量：250V***
功率消耗：≤15VA
返回系数：≥0.8
电流整定范围：2~10A
五、注意事项
在使用前，请仔细阅读产品说明书，确保正确安装和使用。
继电器应安装在干燥、通风、无腐蚀性气体的环境中，以免影响其性能和寿命。
定期检查和维护继电器，确保其处于良好的工作状态。如有异常现象或故障发生，应及时停机检查并排除故障。
在选择继电器时，应根据实际需求和工作环境选择合适的型号和规格。
综上所述，GL-15/5电流继电器是一种性能优越、功能强大的继电保护设备，能够可靠地保护电机、变压器等主设备以及输配电系统的安全稳定运行。
