价 格
订货量
￥400.00
1 - 49
￥350.00
50 - 99
￥250.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥100
| 产品特性：JOSEF约瑟 | 应用范围：电流 | 品牌：上海约瑟 |
| 型号：GL-12/5 | 额定电流：5 | 额定电压：220 |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 产品系列：GL-10系列过流继电器 |
| 触点负载：250V1A | 触点切换电流：1 | 触点切换电压：220 |
| 触点形式：一开一闭 | 防护特征：IP55 | 最小包装数：1 |
| 种类：过电流继电器 | 应用领域：电工电气 | 系列：GL-10系列过流继电器 |
系列型号：
GL-11过流继电器;
GL-12过流继电器;
GL-13过流继电器;
GL-14过流继电器;
GL-15过流继电器;
GL-16过流继电器;
GL-17过流继电器;
GL-11/10过流继电器;
GL-15/10过流继电器;
GL-17/10过流继电器;
GL-11/5过流继电器;
GL-15/5过流继电器;
GL-17/5过流继电器;
GL-12/10过流继电器;
GL-12/5过流继电器;
GL-13/10过流继电器;
GL-13/5过流继电器;
GL-14/10过流继电器;
GL-16/10过流继电器;
GL-14/5过流继电器;
GL-16/5过流继电器;
一、基本概述

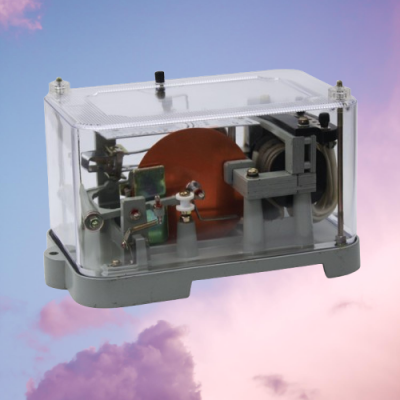

GL-12/5过流继电器属于GL-10系列反时限过流继电器的一种，具有反时限特性。它主要应用于电机、变压器等主设备以及输配电系统的继电保护回路中。当主设备或输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，从而***主设备及输配电系统的安全。
二、工作原理
GL-12/5过流继电器的工作原理是复合式的，由公用一个线圈的感应式和电磁式的两个元件组成。当线圈中的电流增大至整定电流时，电磁力矩大于弹簧的反作用力矩，使框架转动，进而使扇齿与蜗杆咬合，扇齿上升。动铁在扇齿顶杆的推动下，使导磁体右边气隙减少，左边气隙增大，因此动铁被导磁体吸合，从而使继电器触点动作。
三、主要特点
反时限特性：当继电器线圈中的电流为整定值时，感应元件的动作时限与电流的平方成反比。这意味着电流越大，动作时限越短。
瞬动功能：当线圈中的电流大于某一电流倍数时，电磁元件会瞬时动作。
调整机构：继电器具有调整感应元件动作时间整定值的机构及主触点动作的信号牌，方便用户根据需要进行调整。
四、主要参数
额定电流与整定范围：具体数值根据继电器型号和规格而定。
延时特性曲线：继电器的延时特性曲线是描述其动作时限与电流之间关系的曲线。
返回系数：对于GL-12型继电器，其返回系数应不小于0.85。
功率消耗：当电流为继电器的整定电流时，其功率消耗不大于15VA。
五、触点性能
动合主触点：在电压不大于250V时，能接通直流或交流***的电路。
触点间隙：主触点间隙不小于2mm，信号触点间隙不小于1.5mm。
六、应用场景
GL-12/5过流继电器通常用于配电柜、能源矿山和新能源等领域，作为电力系统的保护设备，确保电力系统的安全稳定运行。
七、注意事项
在使用前，应检查继电器的结构是否完整，性能是否正常。
在运输和安装过程中，应避免继电器受到过大的冲击和振动。
定期对继电器进行检查和维护，确保其处于良好的工作状态。
综上所述，GL-12/5过流继电器是一种具有反时限特性和瞬动功能的电气设备，广泛应用于电力系统的保护回路中。其工作原理复杂但可靠，触点性能优良，能够满足各种电力系统的保护需求。
