价 格
订货量
￥240.00
1 - 199
￥220.00
200 - 499
￥200.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500
| 是否进口：否 | 产地：上海 | 品牌：JOSEF约瑟 |
| 型号：HL1A 20/5 | 加工定制：是 | 种类：电流互感器 |
| 灵敏度：高 | 最小包装数：1 | 适用场所：五金工具 |
| 额定频率：50HZ | 额定输出：5 | 额定绝缘水平：0.5/3 |
| 额定一次电流：15 | 额定二次电流：*** |

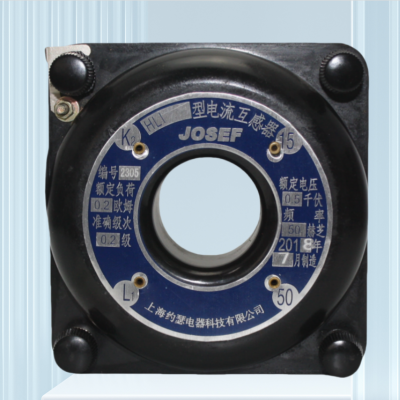

一、产品概述
HL1A型电流互感器适用于频率为50Hz、电压为500V以下的交流电路中，配合电流表***测量电流用。同时，它也可以作为校验其它电流互感器的标准使用。HL1A 20/5电流互感器是该系列中的一种规格，其一次侧额定电流为20A，二次侧额定电流为***。
二、产品特点
高精度：HL1A型电流互感器采用高导磁率软磁材料卷制成型，并经过高温保护热处理，确保测量结果的准确性。其准确度等级可达到0.2级，满足高精度测量的需求。
高稳定性：一二次线圈采用高强度聚酯漆包线绕制，并用吸收率很低的绝缘材料绕制，线圈表面罩漆处理，确保互感器在长期运行过程中的稳定性。
***：引线端导电杆具有足够的接触面积，确保电流传输的可靠性。同时，互感器在使用过程中，其二次线圈和外壳都必须接地，以避免因高低压之间的绝缘损坏而造成二次设备和人身事故。
三、技术参数
型号：HL1A 20/5
额定一次电流：20A
额定二次电流：***
额定频率：50Hz
准确度等级：0.2级
额定负载：一般为5VA
功率因数：一般为0.8
四、使用注意事项
在使用HL1A 20/5电流互感器时，应确保其工作电压和频率不超过额定值。
应注意电流互感器的接线方式和极性，确保正确接入电路。若接线错误或极性相反，可能会导致测量结果不准确或设备损坏。
电流互感器正常运行时，二次侧不允许开路。若二次回路开路，一次电流将完全用于激磁，可能在副边产生一个高达数千伏的电压，危及设备和人身安全。因此，在二次回路中应设置适当的短路保护措施。
定期对电流互感器进行检查和维护，确保其表面清洁、无损伤，并检查接线是否牢固可靠。
