价 格
订货量
￥405.00
1 - 99
￥350.00
100 - 499
￥300.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500
| 产品特性：电力系统 | 应用范围：电流 | 品牌：JOSEF约瑟 |
| 型号：JDL-1210A | 额定电流：2A | 额定电压：250V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 产品系列：JDL-1000系列 |
| 触点负载：40W | 触点切换电流：220V | 触点切换电压：220V |
| 触点形式：一开一闭 | 最小包装数：1 | 应用领域：电工电气 |
系列型号：
JDL-1002A电流继电器；JDL-1110A电流继电器；
JDL-1220A电流继电器；JDL-1001A电流继电器；
JDL-1120A电流继电器；JDL-1210A电流继电器；
JDL-1100A电流继电器；JDL-1010A电流继电器；
JDL-1200A电流继电器；JDL-1020A电流继电器；
JDL-1101A电流继电器；JDL-1011A电流继电器；
JDL-1110B电流继电器；JDL-1001B电流继电器；
JDL-1002B电流继电器；JDL-1101B电流继电器；
一、产品概述

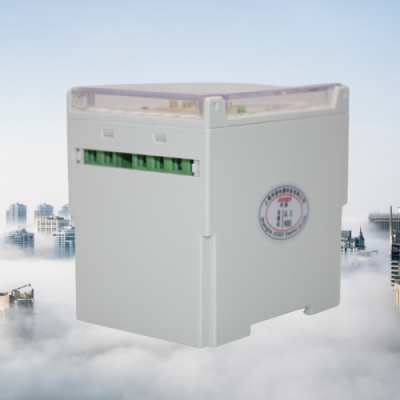

JDL-1210A电流继电器属于JDL-1000系列电流继电器，主要用于输电线、变压器和电机的短路、过电流、过负荷和零序电流保护线路中，作为起动元件。该继电器采用集成电路设计，具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点。
二、主要特点
高精度与低功耗：由于采用集成电路设计，JDL-1210A电流继电器具有高精度和低功耗的特点，能够有效地降低整个电气系统的能耗。
动作时间快：继电器动作迅速，能够在短时间内响应电路中的电流变化，从而及时切除故障部分，保护主设备及输配电系统的安全。
返回系数高：返回系数是衡量继电器性能的重要指标之一，JDL-1210A的返回系数高，***了继电器的稳定性和可靠性。
整定方便：继电器的整定范围宽，且整定直观方便，用户可以根据实际需求进行灵活设置。同时，提供直流辅助电源后，该继电器可完全替代电磁型电流继电器。
安装便捷：JDL-1210A电流继电器采用导轨安装结构，具有安装方便、接线简单的优点。
三、技术参数
触点形式：2常开1常闭。
辅助电源：48V、110V、220V（AC/DC）可选。
返回时间：小于35ms。
整定误差：≤±3%。
返回系数：≥0.9。
功耗：≤5W。
绝缘性能：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ；继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
环境条件：
环境温度：-15℃55℃（工作），-25℃+70℃（温度范围）。
工作电压：不大于120%额定电压。
工作位置：任意。
周围磁场强度：小于0.5mT。
环境相对湿度：不大于90%。
大气压力：80~110KPa。
海拔高度：不大于2500米。
四、工作原理
JDL-1210A电流继电器的工作原理基于电流变换和电平检测。被测量的交流电流经隔离变流器后，在其次级得到与被测电流成正比的电压Ui。经定值整定后进行整流，整流后的脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo。在电平检测中，Uo与直流参考电压Ue进行比较。若直流电压Uo低于参考电压，电平检测器输出正信号，驱动出口继电器，继电器处于动作状态；反之，若直流电压Uo高于参考电压Ue，电平检测输出负信号，继电器处于不动作状态。
五、应用领域
JDL-1210A电流继电器广泛应用于电力系统、工业自动化、建筑配电等领域，作为电流保护和控制的重要元件。它能够有效地检测电路中的过流情况，并在必要时切断电路，以保护电力设备和系统的安全运行。
六、使用注意事项
在安装和使用过程中，应遵守相关的电气安全规范和标准。
定期对继电器进行检查和维护，确保其正常运行和可靠性。
在选择继电器时，应根据具体的应用场景和需求来确定合适的型号和规格。
综上所述，JDL-1210A电流继电器是一款性能优异、功能强大的电流保护和控制元件，具有广泛的应用前景和市场价值。
