| 产品特性：过电流 | 品牌：JOSEF约瑟 | 应用范围：电流 |
| 额定电压：250 | 是否专供外贸：否 | 型号：JGL-115 |
| 额定电流：10 | 产品系列：JGL-2系列 | 3C额定电压范围：36V以下 |
| 触点形式：一开一闭 | 最小包装数：1 | 有可授权的自有品牌：是 |
| 应用领域：***/航天 |
系列型号：
JGL-111反时限过流继电器； JGL-112反时限过流继电器；
JGL-113反时限过流继电器； JGL-114反时限过流继电器；
JGL-115反时限过流继电器； JGL-116反时限过流继电器；
JGL-117反时限过流继电器； JGL-118反时限过流继电器；
一、主要用途与功能

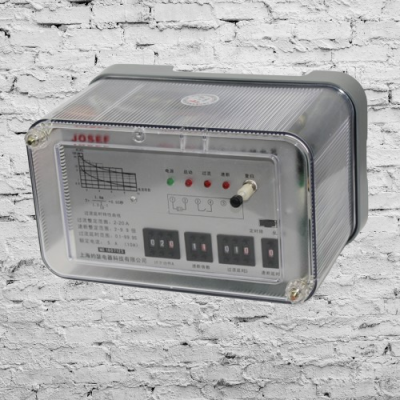

JGL-115过流继电器主要用于发电机、变压器、输电线路以及各类电力设备的过电流保护。当电路中的电流超过预设值时，继电器会迅速动作，切断电路，从而防止设备因过电流而损坏，确保电力系统的安全稳定运行。
二、技术特点
型号与规格：JGL-115是该系列继电器的一种型号，具有特定的电气和机械性能。
整定范围：整定电流范围广泛，可根据实际需求进行***设定，以满足不同电力设备的保护需求。
动作特性：具有反时限和定时限两种动作特性。反时限特性意味着动作时间与故障电流的大小成反比，即故障电流越大，动作时间越短；定时限特性则意味着动作时间固定，不受故障电流大小的影响。
功耗：功耗较低，确保了继电器的长期稳定运行。
精度与可靠性：具有较高的精度和可靠性，能够准确判断电路中的过电流情况，并及时采取措施进行保护。
辅助功能：部分型号的JGL-115过流继电器还具有速动过流保护功能，能够在短时间内迅速切断电路，进一步提高了保护效果。
三、工作原理
JGL-115过流继电器的工作原理基于电流互感器和电磁铁的作用。当电路中的电流超过预设值时，电流互感器会将电流信号转换为电压信号，并送入继电器的电磁铁中。电磁铁受到电压信号的作用后，会产生磁场并吸引衔铁，使触点动作，从而切断电路。
四、应用场景
JGL-115过流继电器广泛应用于各种电力系统和工业自动化控制领域。在电力系统中，它作为保护和控制回路的重要组成部分，能够实时监测和控制电路中的电流变化。在工业自动化控制中，它也可以作为辅助继电器使用，扩大被控电路的范围和提高电路的接通能力。
五、选型与注意事项
选型：在选型时，需根据电路的需求选择适合的电流继电器型号和规格。注意其额定电压、额定电流、整定范围、动作特性等参数是否符合要求。同时，还需考虑继电器的尺寸、安装方式以及是否需要防抖动、短路保护等附加功能。
安装：电流继电器的安装应符合其使用说明，并确保固定和接线可靠牢固。避免在安装过程中损坏继电器的内部结构或影响其性能。
接线：接线时应注意电流继电器的引脚编号和接线顺序，确保正确连接信号线和电源线。同时，应注意接线端的绝缘和防护，避免短路或触电等安全隐患。
保护：在使用过程中，应注意对电流继电器进行保护和维护。避免其受到过载、短路、过热等异常情况的影响。同时，应定期检查其工作状态和性能参数，及时发现和解决故障问题。
综上所述，JGL-115过流继电器是一款性能优越、应用广泛的继电器产品。在选型、安装、接线和保护等方面需严格按照其使用说明进行操作，以确保其正常工作和延长使用寿命。
