| 产品特性：电力系统 | 应用范围：电流 | 品牌：JOSEF约瑟 |
| 型号：JDL-1020A | 额定电流：2A | 额定电压：250V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 产品系列：JDL-1000系列 |
| 触点负载：40W | 触点切换电流：220V | 触点切换电压：220V |
| 触点形式：一开一闭 | 最小包装数：1 | 应用领域：电工电气 |
系列型号：
JDL-1002A电流继电器；JDL-1110A电流继电器；
JDL-1220A电流继电器；JDL-1001A电流继电器；
JDL-1120A电流继电器；JDL-1210A电流继电器；
JDL-1100A电流继电器；JDL-1010A电流继电器；
JDL-1200A电流继电器；JDL-1020A电流继电器；
JDL-1101A电流继电器；JDL-1011A电流继电器；
JDL-1110B电流继电器；JDL-1001B电流继电器；
JDL-1002B电流继电器；JDL-1101B电流继电器；
一、产品概述

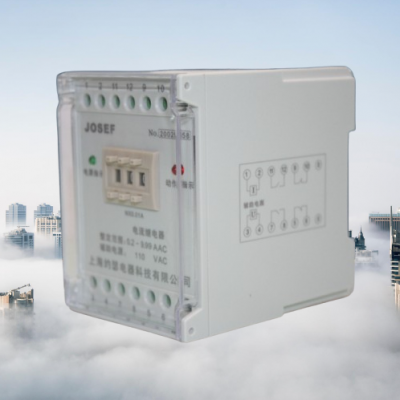

JDL-1020A电流继电器主要用于输电线、变压器和电机的短路、过电流、过负荷和零序电流保护线路中，作为起动元件。该继电器采用集成电路技术，具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点。
二、主要特点
集成电路技术：JDL-1020A采用进口集成电路构成，确保产品的稳定性和可靠性。
高精度：由于采用集成电路，继电器的测量精度得到***提升。
低功耗：继电器的功耗小于5W，节能高效。
动作时间快：继电器的动作时间小于35ms，能够快速响应电流变化。
返回系数高：返回系数大于或等于0.9，***了继电器动作的准确性和可靠性。
整定直观方便：继电器的整定过程直观方便，用户可以根据实际需求进行设定。
三、技术参数
触点形式：2常闭
辅助电源：48V、110V、220V（AC/DC）可选
返回时间：小于35ms
整定误差：不大于±3%
动作时间：1.2倍整定值小于35ms，2倍整定值小于20ms
功耗：不大于5W
绝缘性能：
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。
绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
环境条件：
环境温度：-15℃55℃（工作），-25℃+70℃（存储）
工作电压：不大于120%额定电压
工作位置：任意
周围磁场强度：小于0.5mT
环境相对湿度：不大于90%
大气压力：80~110KPa
海拔高度：不大于2500米
四、安装与接线
JDL-1020A电流继电器具有多种安装结构，包括导轨安装结构、凸出固定式安装结构、凸出插拔式安装结构和嵌入插拔式安装结构。用户可以根据实际需求选择合适的安装结构。同时，继电器采用端子排接线方式，接线简单方便。
五、使用注意事项
在使用JDL-1020A电流继电器时，应严格按照产品说明书上的操作指南进行安装和调试。
确保继电器的输入和输出端子正确接线，避免接反或短路。
根据实际需求设定继电器的整定值和动作时间等参数。
定期对继电器进行检查和维护，如检查触点是否磨损、接线是否牢固等。
继电器应安装在干燥、通风、无腐蚀性气体的环境中，以确保其长期稳定运行。
综上所述，JDL-1020A电流继电器是一款性能优良、使用可靠的电气控制元件，适用于各种需要电流保护的场合。
