| 产品特性：过电流 | 品牌：JOSEF约瑟 | 应用范围：电流 |
| 额定电压：250 | 是否专供外贸：否 | 型号：JGL-15G |
| 额定电流：10 | 产品系列：JGL-2系列 | 3C额定电压范围：36V以下 |
| 触点形式：一开一闭 | 最小包装数：1 | 有可授权的自有品牌：是 |
| 应用领域：***/航天 |
系列型号：
JGL-11带时限过流继电器
JGL-12带时限过流继电器
JGL-13带时限过流继电器
JGL-14带时限过流继电器
JGL-15带时限过流继电器
JGL-16带时限过流继电器
JGL-11/II静态二相过流继电器
JGL-12/II静态二相过流继电器
JGL-13/II静态二相过流继电器
JGL-14/II静态二相过流继电器
JGL-15/II静态二相过流继电器
JGL-16/II静态二相过流继电器
一、基本概述

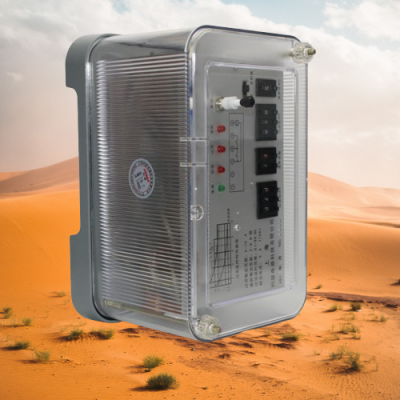

JGL-15G过流继电器属于JGL系列静态型过电流继电器的一种，采用常规集成电路和数字电路构成，具有高精度和可靠性。它主要用于电力系统中的过流保护，能够检测并响应电路中的异常电流，从而保护电力设备免受损坏。
二、主要特点
反时限特性：JGL-15G过流继电器具有反时限特性，即故障电流越大，动作时间越短。这种特性使得继电器能够在不同故障情况下提供快速且***保护。
速断保护：除了反时限保护外，继电器还配备有速断保护功能。当故障电流超过设定的速断整定值时，继电器会立即动作，切断电路，以防止设备受到进一步损坏。
独立整定：JGL-15G过流继电器的过流和速断保护可以独立整定，这使得用户可以根据实际需求灵活设置保护参数。
告警信号输出：当继电器动作时，会输出告警信号，以便用户及时发现并处理故障。
三、技术参数
JGL-15G过流继电器的主要技术参数包括：
额定值：交流电流IN可选1A、***、10A；辅助直流电压UNDC可选48V±10%、110V/220V±20%。
反时限起动电流：IF=0.1IN（1~10.9），具体整定范围取决于交流电流IN的选定值。
速动电流：IS=（2~21.8）IF，同样受交流电流IN的选定值影响。
动作时间：反时限延时特性符合IEC255-4标准，速动保护动作时间极短，一般不超过30ms。
返回时间：反时限在15IF下，速动在10IS下为60ms。
返回系数：不小于0.9。
误差：电流整定值不超过±5%；反时限整定值不超过±5%（I*小于2时为±10%）；定时整定值不超过±10%+20ms。
四、使用与维护
正确设置：在使用JGL-15G过流继电器之前，需要确认电路的额定电流值，并正确设置继电器的额定值。设置不正确可能会导致误动作或未动作。
正确安装：继电器需要正确安装在电路中，并确保接线正确，以便正确检测电流。同时，继电器应安装在干燥和无尘的环境中，以实现理想的工作条件。
定期检测：建议定期检测并更换继电器，以确保其始终按设计要求正常工作。如果不出现故障，建议每年进行一次检查，并保持继电器的清洁和干燥。
五、应用领域
JGL-15G过流继电器广泛应用于各种电力设备保护场合，如变压器、发动机、电动机等大型设备的过流保护，以及电子设备、变频器、UPS、电源等设备电流异常时的快速断电保护。
综上所述，JGL-15G过流继电器是一种高精度、高可靠性的电力设备保护装置，具有反时限特性和速断保护功能，能够灵活设置保护参数，并输出告警信号。其正确的使用和维护对于确保电力系统的安全稳定运行具有重要意义。
