价 格
订货量
￥270.00
1 - 199
￥260.00
200 - 499
￥240.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500
| 是否进口：否 | 产地：上海 | 品牌：JOSEF约瑟 |
| 型号： SDH-0.66 1500/5 | 加工定制：是 | 种类：电流互感器 |
| 最小包装数：1 | 额定频率：50HZ | 额定输出：5 |
| 额定二次电流：5 |
一、基本概述

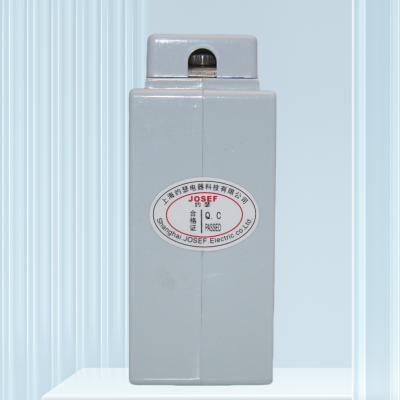

SDH-0.66 1500/5塑壳式电流互感器是一种塑料外壳、全封闭的户内型产品。其电流比为1500/5，适用于额定频率为50HZ或60HZ、额定电压为0.66KV及以下的电力系统中，用于电能计量、电流测量和继电保护。
二、技术参数
型号：SDH-0.66
电流比：1500/5
额定电压：0.66KV
电压：可能达到0.72kV
频率：50-60Hz
额定负载：一般在2.5VA-60VA之间
短时热电流：可能达到100倍额定电流
额定安全系数：通常小于5
三、结构特点
外壳材料：采用PC阻燃材料，具有良好的阻燃性和安全性。
导磁材料：通过退火处理的环形铁芯，以***产品的精度。
安装板：产品下部设有安装板，供固定安装用。
窗孔：中间设有窗孔，供一次母线通过。
四、使用环境
海拔高度：互感器安装海拔高度不超过1000米。
环境温度：周围环境温度不高于+40℃，不低于-5℃。
相对湿度：周围空气的相对湿度不大于85%（在20℃时）。
安装场所：无严重影响互感器绝缘的气体、蒸气、化学沉积、污秽及其他爆炸性和腐蚀性介质。
五、工作原理
SDH-0.66 1500/5塑壳式电流互感器的工作原理是基于电磁感应原理。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此经常有线路的全部电流流过。二次绕组匝数比较多，串接在测量仪表和保护回路中。当一次电流变化时，会在二次绕组中产生感应电动势，从而驱动测量仪表或保护设备工作。
SDH-0.66 15/5塑壳式电流互感器
SDH-0.66 20/5塑壳式电流互感器
SDH-0.66 30/5塑壳式电流互感器
SDH-0.66 40/5塑壳式电流互感器
SDH-0.66 50/5塑壳式电流互感器
SDH-0.66 75/5塑壳式电流互感器
SDH-0.66 100/5塑壳式电流互感器
SDH-0.66 150/5塑壳式电流互感器
SDH-0.66 200/5塑壳式电流互感器
SDH-0.66 250/5塑壳式电流互感器
SDH-0.66 300/5塑壳式电流互感器
SDH-0.66 400/5塑壳式电流互感器
SDH-0.66 500/5塑壳式电流互感器
SDH-0.66 600/5塑壳式电流互感器
SDH-0.66 750/5塑壳式电流互感器
SDH-0.66 800/5塑壳式电流互感器
SDH-0.66 1000/5塑壳式电流互感器
SDH-0.66 1200/5塑壳式电流互感器
SDH-0.66 1500/5塑壳式电流互感器
SDH-0.66 2000/5塑壳式电流互感器
SDH-0.66 2500/5塑壳式电流互感器
SDH-0.66 3000/5塑壳式电流互感器
SDH-0.66 4000/5塑壳式电流互感器
SDH-0.66 5000/5塑壳式电流互感器
